Hónolás vs síelés és hengeres polírozás: sebesség, költség és felületkezelés összehasonlítva

Mi az a Hónolás? Folyamat, eszközök és tipikus eredmények

Egy hidraulikus hengercső csiszolása 12 percet vesz igénybe. Ugyanaz a cső, amelyet síkolással és hengeres polírozással végeztek, kevesebb mint két percet vesz igénybe. Ez a 90%-os időkülönbség az oka annak, hogy egyre több gyártó gondolja újra belső befejezési stratégiáját.

A hónolás egy csiszoló megmunkálási eljárás, amely egy forgó, oda-vissza mozgó fejre szerelt több kőszegmenssel távolítja el az anyagot. A kövek a furat falához képest kifelé tágulnak, szabályozott keresztsraffozási mintát vágva. Ez a minta jellemzően 30° és 60° közötti szögben helyezkedik el, és úgy tervezték, hogy megtartsa az olajfilmet dinamikus terhelés alatt.

A szabványos hónolási előtolás 0,5-2 m/perc között van, a furatátmérőtől és a leforgácsolástól függően. A 120 és 600 közötti csiszolószemcsék gyakoriak, a hűtőfolyadékkal a szerszámon keresztül a forgácsot és a kőtörmeléket elmossák. Az eljárás során olajat, fémrészecskéket és csiszolószemcséket tartalmazó iszap keletkezik, amely szűrést és ártalmatlanítást igényel.

Amikor a pontosság csiszolt csövek hidraulikus hengerekhez vannak előírva, a hónolás IT6-IT7 belső átmérőtűrést és Ra 0,2-0,8 µm felületi érdesség értéket biztosít. A keresztirányú sraffozás segít a tömítés felületének kenésében, csökkentve a tapadást és meghosszabbítva a tömítés élettartamát a kétirányú alkalmazásoknál.

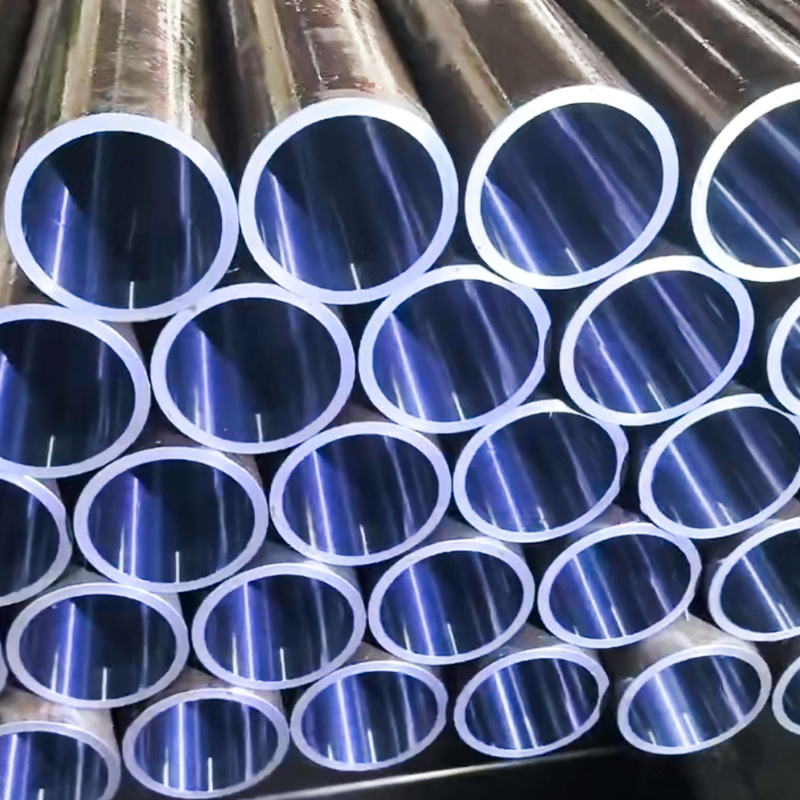

Hónolt cső/SRB cső hidraulikus hengeres hordókhoz

A Suao honosított csövet hidraulikus hengerhez, SRB csövet hidraulikus hengerhez kínál. Acél csövek hidraulikus hengeres hordókhoz, hidraulikus hengeres csőgyártás.

Termék megtekintése →

Mi az a skiving & roller polírozás (SRB)? Folyamat, eszközök és tipikus eredmények

A síelés és a hengeres polírozás két lépést egyesít egy szerszámban. Az előre löketkor egy keményfém vágópenge hámozza ki az alapanyagot a furatból. Közvetlenül a penge mögött edzett hengerek préselik össze a frissen vágott felületet, sima, hidegen megmunkált felületté vasalva a csúcsokat. Az egész sorozat egyetlen menetben fejeződik be – nincs csiszoló kövek, nincs iszap.

A tipikus SRB előtolási sebesség 5 és 15 m/perc között van, ami nagyjából 8-10-szer gyorsabb, mint a hagyományos hónolás. A 70–90%-os ciklusidő-megtakarítás egyenletes a 30–300 mm-es furatméreteknél. Az eljárás szárazon vagy minimális olajköddel fut, így csak száraz fémforgács keletkezik, amely könnyen újrahasznosítható.

Az SRB következetesen eléri az IT7–IT8 mérettűrését. A felületi érdesség a polírozás után Ra 0,05 és 0,2 µm közé esik – tükörbevonat, amely drámaian csökkenti a súrlódást. Ezt kiváló felületi minőség kiküszöbölheti a további polírozás szükségességét a tömítés összeszerelése előtt.

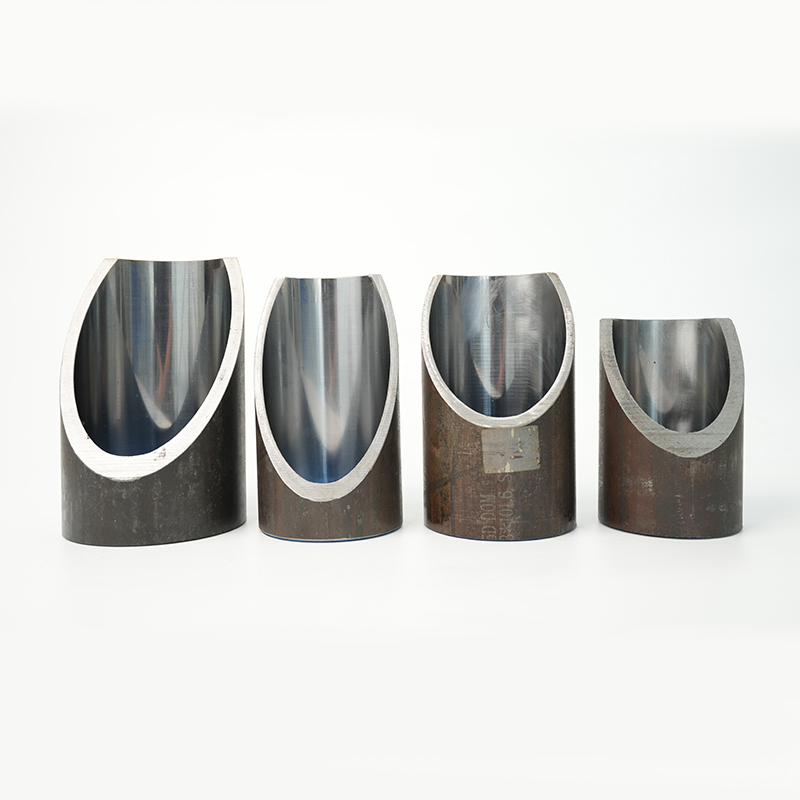

Super Smooth Inner Diameter (SSID) csőgyártók, kínai gyár

A kínai szupersima belső átmérő (SSID) csőgyártók és az egyedi szupersima belső átmérő (SSID) csőgyárak a Jiangsu Suao Metal Product Co., Ltd. egyedi szupersima belső átmérőt kínálnak

Termék megtekintése →

Fej-fej összehasonlítás: Hónolás vs SRB

A számok egymás mellett két alapvetően eltérő közgazdasági jelenséget árulnak el. Az alábbi táblázat a folyamatokat a hat dimenzióban halmozza fel, amelyekre a legtöbb mérnök először rákérdez.

Ezek a hiányosságok a teljes gyártási munkafolyamatot alakítják. A gyorsabb előtolás megsokszorozza a teljesítményt. A kevesebb fogyóeszköz-csere csökkenti az állásidőt. Az iszapártalmatlanítás megszüntetése pedig visszatérő költségeket von le a könyvekből.

Felület- és tömítési teljesítmény: miért fontos ez a hidraulikus hengereknél?

A felületi textúra nem kozmetikai tulajdonság a hengerfuratban – ez egy funkcionális paraméter, amely szabályozza az olajréteg vastagságát, a tömítés kopását és a szivárgási sebességet. A Honing keresztirányú sraffozású völgyei mikrotartályként működnek, és a kenőanyagot a tömítőperemen tartják az indítás és a löket visszafordítása során. Ez az olajvisszatartás csökkenti a statikus súrlódást, és növeli az alacsony sebességű követési pontosságot.

A hengeres polírozás ezzel szemben platófelületet eredményez. A teherhordó csúcsok mély völgyek nélkül tartják meg a tömítést, így folyamatos mozgásnál alacsonyabb súrlódási együtthatót eredményeznek. Az elkülönülő olajzsebek hiánya azonban növelheti a betapadási kockázatot bizonyos uretán vagy PTFE tömítőkeverékek esetén, amelyek határkenéstől függenek.

A gyakori indításokkal és leállásokkal járó alkalmazásoknál a csiszolt keresztirányú sraffozású felületek gyakran 20-40%-kal csökkentik a tömítés szivárgását egy ekvivalens polírozott furathoz képest, kiterjesztett ciklusú vizsgálati adatok alapján. A nagy sebességű, állandó terhelésű hengerekben a csiszolt furatok 10-15%-kal csökkenthetik a futási súrlódást, és meghosszabbíthatják a tömítés élettartamát a hőfelhalmozódás csökkentésével. A választás a tömítés anyagától és a működési ciklustól függ – nincs univerzális győztes.

Költségelemzés: CapEx, szerszámélettartam és alkatrészenkénti költség

A gépberuházások gyakran a tőkeköltségvetési szakaszban történő csiszolásra hajlanak. Egy új vízszintes hónológép ára 50 000 dollár körül kezdődik, és eléri a 150 000 dollárt egy nagy teherbírású CNC modell esetében. A függőleges síkoló gépek ára magasabb – 80 000 és 200 000 dollár között –, mivel egy orsóban kell kezelniük a nehéz vágásokat és a pontos csiszolóerőket.

A szerszámozás más történetet mesél el. Egy hónolási rendszer átmérőnként 4–8 kőszerelvényt használ, mindegyik átlagosan 500–2000 alkatrészt cserél a csere előtt. A kőkezelési ciklusok növelik a munkát és a gép üresjárati idejét. Az SRB szerszámfej cserélhető keményfém lapkákat és polírozó hengereket használ, amelyek 5000–10 000 alkatrészt bírnak. A csőméterenkénti szerszámköltség kiszámításakor az SRB 30–50%-kal nyer.

A táblázat egy tipikus közepes volumenű gyártási forgatókönyvet feltételez. Az alkatrészenkénti előny a nagyobb tételméretekkel nő, mert a gyorsabb ciklusidő hatékonyabban nyeli el a rögzített gép többletköltségét.

Anyagkompatibilitás: melyik eljárás működik az Ön acélminőségében?

Nem minden csőacél reagál jól a csiszolásra. Az eljárás a felületi csúcsok elsimítására szolgáló képlékeny deformáción alapul, amihez kellő rugalmasságú anyagra van szükség. Általános szabály, hogy a HRC 35 feletti acélok eléggé ellenállnak a csiszolódásnak ahhoz, hogy korlátozzák a felületjavulást, a HRC 45 felett pedig a görgők idő előtti kopását kockáztatják anélkül, hogy elérnék az Ra célt.

A hónolás, mivel egy csiszoló eljárás, keménységtől függetlenül vág. A kemény-krómozott furatok, a nitridált felületek vagy az átedzett ötvözött acélok mind alkalmasak. A kompromisszum a vágási sebesség – a nagyobb keménység lelassítja a kőlebontást és megnöveli a ciklusidőt, de a folyamat nem éri el úgy a mélypontot, mint a polírozás.

Általános acélminőségek és javasolt befejezési eljárások:

• St52-3 (ASTM A513 Type 5), E355: HRC ≈ 15–22 – Kiváló SRB-hez; egy menetben eléri az Ra 0,1 µm-t.
• C45E (1045), 27SiMn: HRC 25–32 – az SRB jól működik enyhén csökkentett takarmányozással; csiszolása is életképes.
• 4130, 4140 normalizált állapotban: HRC ~30 — Bármelyik folyamat a tűréscéloktól függ.
• Edzett és temperált 42CrMo4 (4140), indukciósan edzett furatok: HRC 45 – Hónolás erősen ajánlott.

Hidegen húzott varrat nélküli csövekhez hidraulikus cső Az SRB jellemzően a leggyorsabb befektetési megtérülést nyújtja. Ha a specifikáció e küszöbérték feletti keménységet követel meg, a csiszolással a nyomtatási követelmények teljesítésének egyértelmű útja lesz.

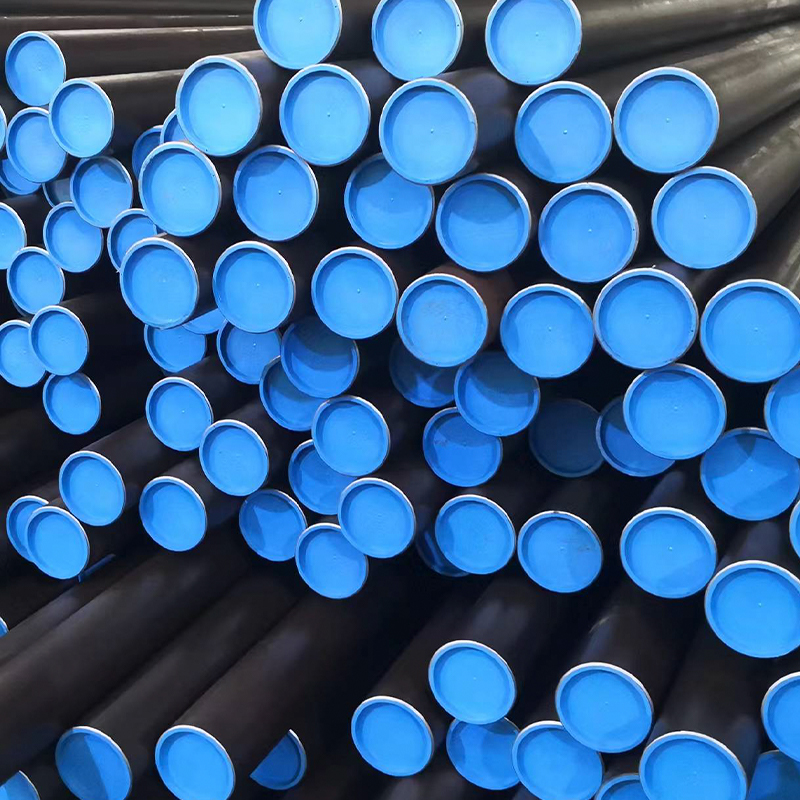

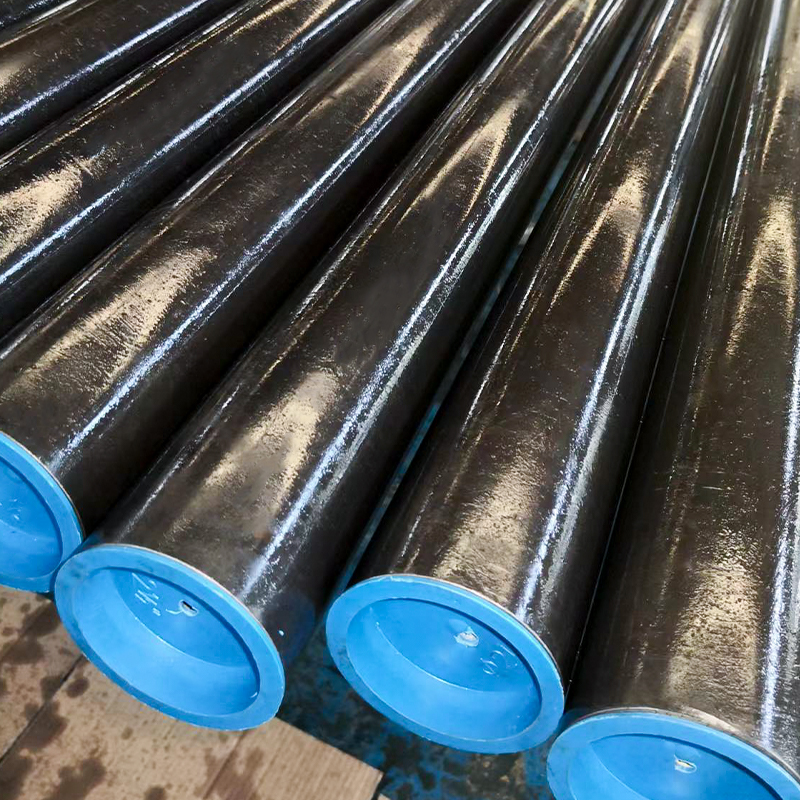

Hidegen húzott varrat nélküli hidraulikus csövek gyártói, kínai gyár

Mivel a kínai hidegen húzott varrat nélküli hidraulikus csövek gyártói és az egyedi hidegen húzott varrat nélküli hidraulikus csőgyárak, a Jiangsu Suao Metal Product Co., Ltd. egyedi hidegen húzott varrat nélküli hidraulikus csövet kínálnak

Termék megtekintése →

Hogyan válasszunk: Döntési mátrix a csőkikészítéshez

Nyomjon át négy változót egy döntési mátrixon, és a megfelelő folyamat általában vita nélkül felszínre kerül. A termelési mennyiség és a keménység a legnagyobb útelágazásokat hajtja meg.

Vegyes termelési környezetekben sok üzlet párhuzamosan futtatja a két folyamatot. A döntési mátrix minden munkát a legköltséghatékonyabb cellához irányít.

Következtetés és következő lépések

A hónolás és a lapozó hengeres polírozás két különböző gyártási filozófiát szolgál ki. A hónolás dominál, ha az anyag keménysége meghaladja a polírozási küszöböt, vagy ha egy meghatározott keresztirányú sraffozás kötelező a tömítés funkciójához. Az SRB dominál, amikor a sebesség és az egységköltség vezérli az üzleti ügyet – és a nem edzett hidraulikus hengercsövek túlnyomó többsége pontosan erre a pontra esik.

A leggyorsabb módja annak, hogy szilárd üzleti esetet építsenek fel, ha néhány mintacsövet végigfuttatnak mindkét folyamaton, és közvetlenül mérik a ciklusidőt, a befejezést és a szerszámkopást. Azok a mérnöki csapatok, akik ezt teszik, gyakran úgy találják, hogy az alkatrészenkénti megtakarítások a tesztelést követő egy héten belül döntenek a döntésben. Ha meg szeretné beszélni a cső befejezési követelményeit, összehasonlítani szeretné a költségeket, vagy kérnie kell a mintafeldolgozást, forduljon alkalmazásmérnökeinkhez.
