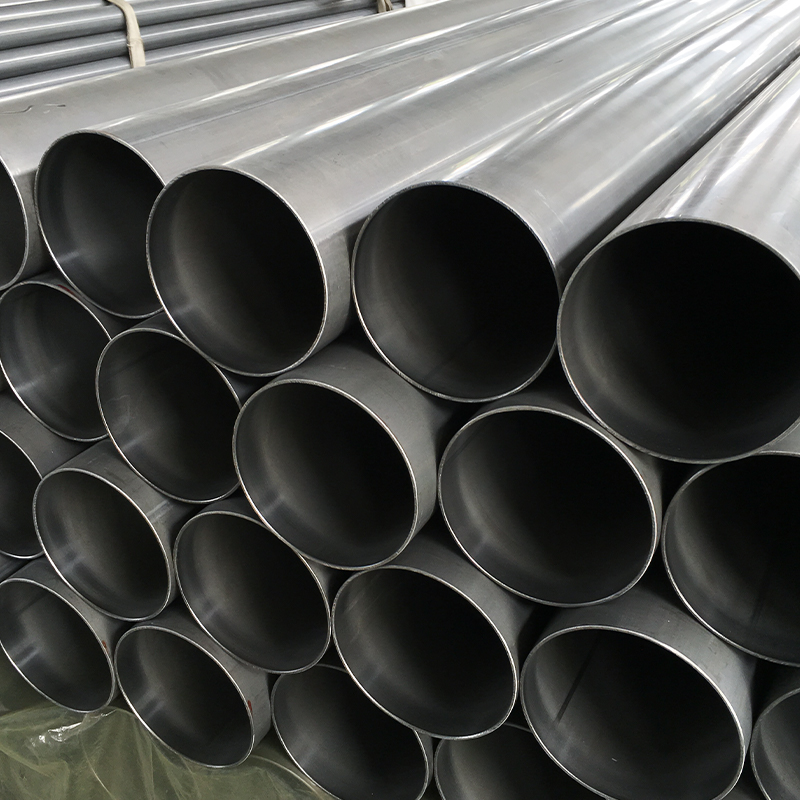

Nagy átmérőjű vékonyfalú CDW acélcső Ø100*1

Nagy átmérőjű vékonyfalú hidegen húzott hegesztett cső – Ø100 × 1mm Precíziós vékonyfalú cső könnyű szerkezeti alkalmazásokhoz Termékleírások

Érdeklődés most

Paraméter	Specifikáció	Tolerancia
Külső átmérő (OD)	100 mm (± 0,15 mm)	DIN 2393 h9
Falvastagság	1,0 mm (± 0,05 mm)	DIN 2393 ±5%
Hossz	1-7 m (egyedi 12 m-ig)	Egyenesség ≤0,5mm/m
Anyagminőség	ST37-2 / ST52-3 / E355	EN 10305-2
Felületi kidolgozás	Sima (Ra ≤1,2 μm)	Opcionálisan polírozott

Bővített méretválaszték és specifikációk

OD (mm)	Falvastagság (mm)	Szabványos hossz	Tolerancia	MOQ
50-80	0,8-1,5	2-7 m	±0,10 mm	200 kg
82-120	1,0-2,0	2-7 m	±0,15 mm	150 kg
121-180	1,2-3,0	2-7 m	±0,20 mm	100 kg
182-250	1,5-4,0	2-6 m	±0,25 mm	50 kg
251-299	2,0-5,0	2-6 m	±0,30 mm	30 kg

Főbb megjegyzések:

· Minden méret ST37-2, ST52-3, E355 méretben kapható
· Egyedi hosszúságok 12 m-ig (egyenesség ≤1mm/m)
· Különleges tűrések állnak rendelkezésre (±0,05 mm fal, ± 0,03 mm OD)

Versenyelőny

Paraméter	A mi csövünk	Ipari szabvány	Varrat nélküli cső
OD tolerancia	±0,1 mm	±0,30 mm	±0,50 mm
Fal variáció	±2%	±10%	±8%
Átfutási idő	2-3 hét	4-6 hét	6-8 hét

Főbb előnyök

· 40%-os súlycsökkentés a normál fali csövekhez képest
· Hegesztésre kész – tiszta, oxidmentes felület (Sa 2.5)
· Tételek nyomon követhetősége – Teljes EN 10204 3.1 tanúsítás

Csomagolási megoldások

Írja be	Kapacitás	Különleges jellemzők
VMI állványok	200 cső	RFID nyomkövetés, JIT szállítás
Zúzásgátló dobozok	50 cső	Páratartalom szabályozott
Eco csomagok	100 cső	Újrahasznosítható PET hevederek

Gyártási folyamat

1. Anyagválasztás
·Hidegen hengerelt acélszalag (EN 10139) ellenőrzött kémiával
· Ultrahanggal tisztított felület (Sa 2.5 szabvány)
2. Precíziós hegesztés
· Nagyfrekvenciás indukciós hegesztés (400 kHz)
·In-line varrat lágyítás az egyenletes szemcseszerkezetért
3. Hidegrajzolás
·3 szakaszból álló rajzolási folyamat 18%-os csökkentéssel
· Speciális tüsketartó a vékonyfalú integritás érdekében
4. Minőségellenőrzés
·100%-os örvényáramú vizsgálat (EN 10246-1)
· Lézeres mikrométeres mérés (±0,02 mm)
· Hidrosztatikus tesztelés (opcionális, 150 bar-ig)

Műszaki összehasonlítás

Funkció	Ø100×1mm-es csövünk	Szabványos CDW cső
Fal konzisztencia	±0,03 mm	±0,10 mm
Ovalitás	≤0,1% OD	≤0,3% OD
Hozamerő	20%-kal magasabb	Szabványos
Felületi érdesség	Ra 0,8-1,2μm	Ra 1,5-2,5 μm

Főbb előnyök

· Súlymegtakarítás: 30%-kal könnyebb, mint a hagyományos csövek
· Precíziós illeszkedés: Ideális teleszkópos szerelvényekhez
· Költséghatékony: 15-20%-kal olcsóbb, mint a zökkenőmentes alternatívák
· Használatra kész: Nincs szükség másodlagos megmunkálásra

Tipikus alkalmazások

· Repülőgép-alkatrészek (nem kritikus szerkezetek)
· Orvosi berendezések keretei
· Napelemes szerelési rendszerek
· Kiállítási megjelenítési architektúrák
· Robotikai kar vezetékek

Csomagolási lehetőségek

Írja be	Mennyiség csomagonként	Védelem
Fából készült láda	50 cső	Vízálló csomagolás
Acélszalag csomag	100 cső	Élvédők
Egyedi VMI Rack	200 cső	RFID címkével ellátott
