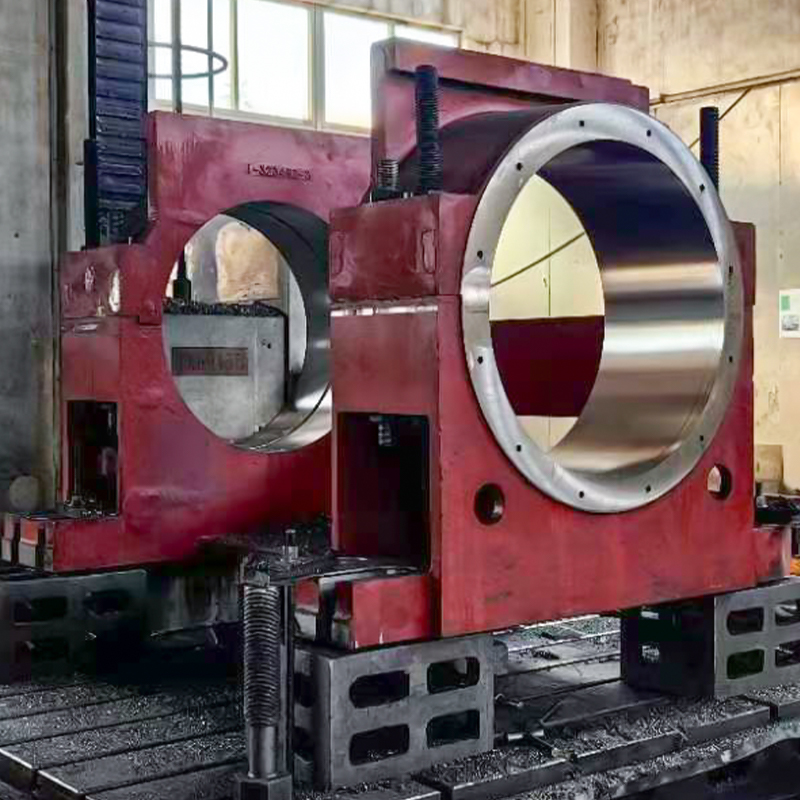

Kiváló minőségű öntött acél csapágyházainkat extrém terhelésekre és precíziós teljesítményre tervezték az igényes ipari alkalmazásokban. Az ASTM A216 WCB öntött acélból és opcionálisan más prémium minőségből készült házak nagy tartósságot, megbízhatóságot és pontosságot biztosítanak. Ø50 mm-től Ø1500 mm-ig (1,969–59,055 hüvelyk) átmérőjű furatmérettel, 100 mm-től 59,055 hüvelykig terjedő külső átmérővel, 0 mm-től 0 mm-ig és 0 mm-ig, 0 mm-ig és 0 mm-ig 0,0 mm-ig kapható. nagy teherbírású szabvány Ø500 mm furat × 700 mm külső átmérő × 200 mm szélesség (19,685 × 27,559 × 7,874 hüvelyk). Ideális bányászathoz, szélturbinákhoz, szivattyúkhoz, szállítószalagokhoz és nagyméretű ipari gépekhez.
Főbb jellemzők
· Nagy teherbírású szilárdság: Az ASTM A216 WCB (hozam ~250 N/mm²) extrém terheléseket is támogat.
· Precíziós megmunkálás: A ±0,05 mm furattűrések biztosítják a tökéletes csapágy illeszkedést.
· Korrózióállóság: Opcionális festés, horganyzás vagy olajozás.
·Nagy mérettartomány: Furatméretek Ø1500 mm-ig (59.055 hüvelyk) masszív csapágyakhoz.
· Tartós kialakítás: Öntött acélszerkezet a hosszú távú megbízhatóság érdekében.
· Testreszabható lehetőségek: Testreszabott méretek és felületek speciális alkalmazásokhoz.
Közös acélminőségek
| Acél minőség | Írja be | Folyási szilárdság (N/mm²) | Szakítószilárdság (N/mm²) | Megnyúlás (%) | Kulcsfontosságú alkalmazások | Megjegyzések |
| ASTM A216 WCB | Öntött szénacél | ~250 | 485–655 | 22 | Szabványos és nagy teherbírású ipari gépek, bányászat, szélturbinák | Leggyakrabban használt; kiváló megmunkálhatóság |
| ASTM A487 4Q | Nagy szilárdságú öntött acél | ~485 | 655–895 | 15–20 | Extrém terhelésű alkalmazások, nagy berendezések | Kiváló szilárdság nagyon nagy terhelésekhez |
| ASTM A217 WC9 | Cr-Mo ötvözött acél | ~275 | 485–655 | 18 | Magas hőmérsékletű alkalmazások, turbinák, nehézgépek | Kiváló termikus stabilitás |
| AISI 304 (EN 1.4301) | Rozsdamentes acél | ~205 | 515–690 | 40 | Korrózióálló környezet, élelmiszer, tengeri | Ideális nedves vagy kémiailag agresszív környezetben |
| ASTM A36 | Szerkezeti szénacél | ~250 | 400-550 | 20 | Szabványos gépek, kisebb ipari alkalmazások | Költséghatékony lehetőség könnyebb rakományokhoz |
Tipikus méretek és méretek
| Furat átmérője (ID) | Külső átmérő (OD) | Szélesség | Megjegyzések |
| Ø50 mm | 120 mm | 50 mm | Kis gépek |
| Ø200 mm | 400 mm | 120 mm | Közepes gépezet |
| Ø500 mm | 700 mm | 200 mm | Nagy teherbírású ipari |
| Ø1000 mm | 1400 mm | 350 mm | Nagy felszereltség |
| Ø1500 mm | 2000 mm | 500 mm | Extrém terhelésű alkalmazások |
Terhelhetőség: Akár 50 000 kg (110 231 lb) dinamikus, csapágytípustól függően.
Tűrések: Furat ±0,05 mm Ø50–500 mm esetén; ±0,1 mm >500–1500 mm esetén. Külső átmérő/szélesség ±0,5 mm Ø50–500 mm esetén; ±1 mm >500–1500 mm esetén. Felületi minőség Ra ≤ 1,6 µm.
Gyártási folyamat
1. Öntés: A homok- vagy öntvényanyag robusztus házat alkot.
2. Precíziós megmunkálás: A CNC megmunkálással ±0,05 mm furat és nagy méretpontosság érhető el.
3. Hőkezelés: Normalizálva vagy lágyítva a szilárdság és a szívósság növelése érdekében.
4. Felületkezelés: Festett, horganyzott vagy olajozott a korrózióállóság érdekében.

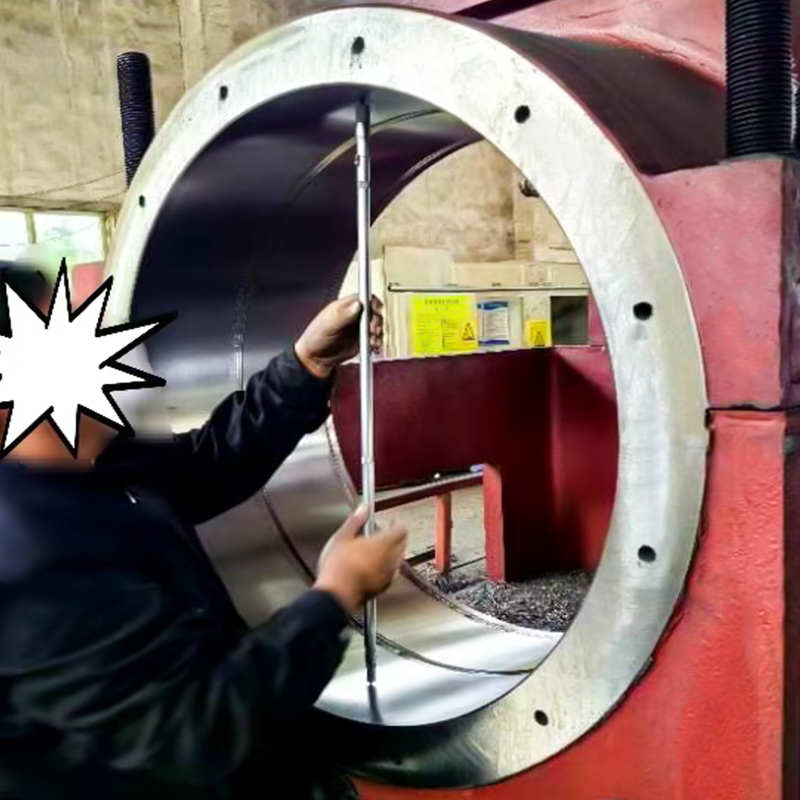

5. Minőségi vizsgálat: Méretellenőrzés, keménységvizsgálat és ultrahangos vizsgálat.
Alkalmazások
· Bányászat: Szállítószalag-rendszerek, zúzógépek és anyagmozgatás (WCB, A487 4Q).
· Szélturbinák: Főtengely és sebességváltó házak (WC, WC9).
· Nehézgépek: Szivattyúk, turbinák és ipari berendezések (WB, Ø500 mm furat).
· Korrozív környezet: Élelmiszer-feldolgozási vagy tengeri alkalmazások (AISI 304).
· Standard alkalmazások: Kisebb gépek és autók (A36).
· Másodlagos alkalmazások: Szerkezeti rögzítések nagyméretű berendezésekben, korrózióálló szerelvények és egyéb egyedi felhasználások.
Előnyök
· Megnövelt csapágyélettartam precíziós illesztéssel.
· Csökkentett vibráció és mechanikai zaj.
·Nagy teherbírás és ütésállóság.
·Lehetőségek a korrózióállósághoz zord környezetben.
Szállítás és minőségbiztosítás
· Szállítási feltételek: Normalizált vagy lágyított.
· Felületi feltételek: Festett, horganyzott vagy olajozott.
· Megfelelőség: ASTM A216, A487, A217, A36 és AISI szabványok.
·Tanúsítványok: DIN EN 10204 3.1 a kémiai összetételre, a mechanikai tulajdonságokra és a méretpontosságra.
