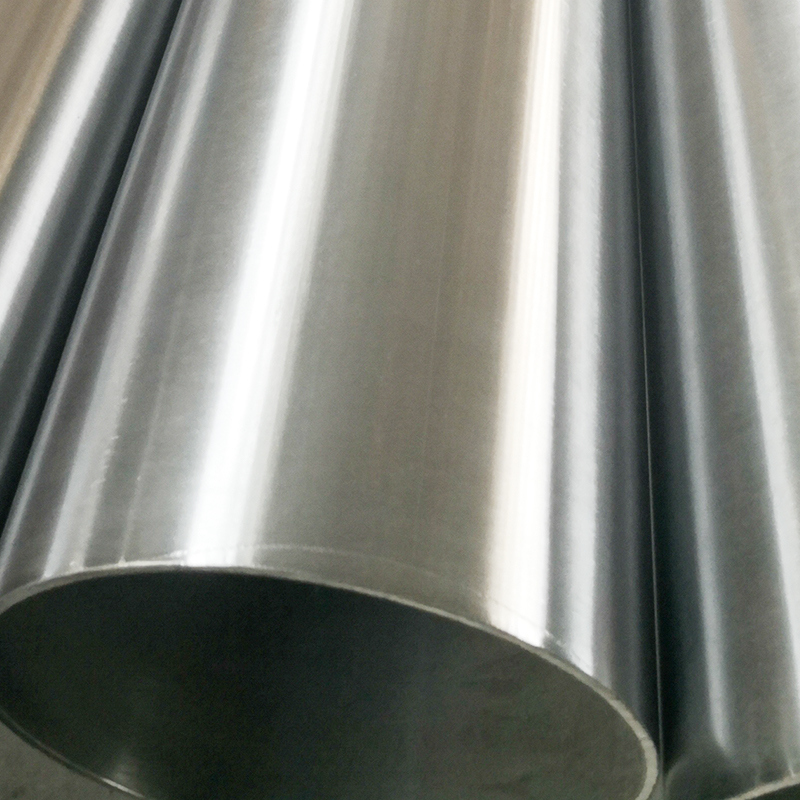

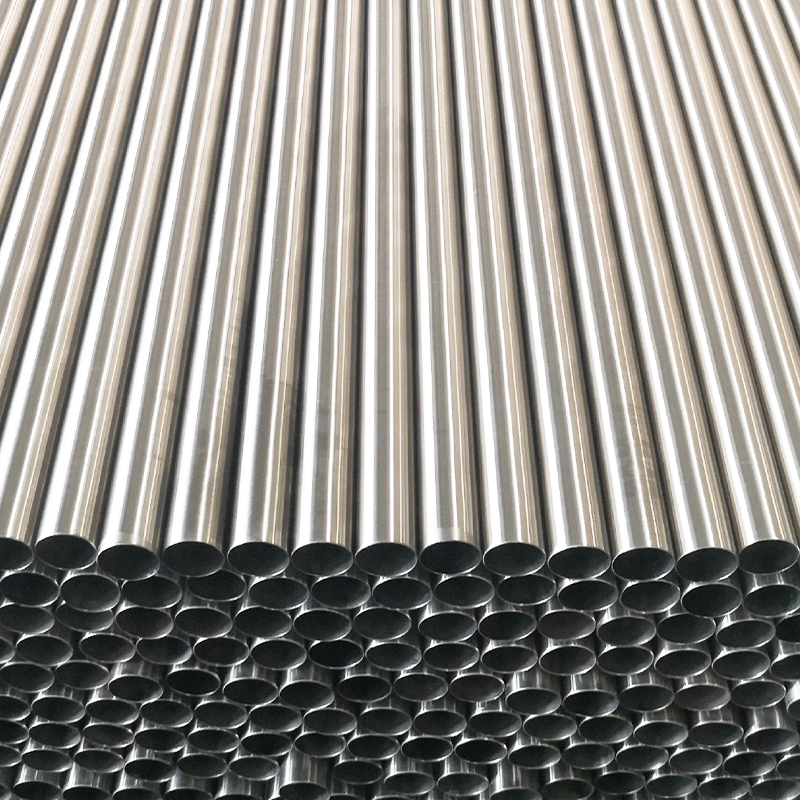

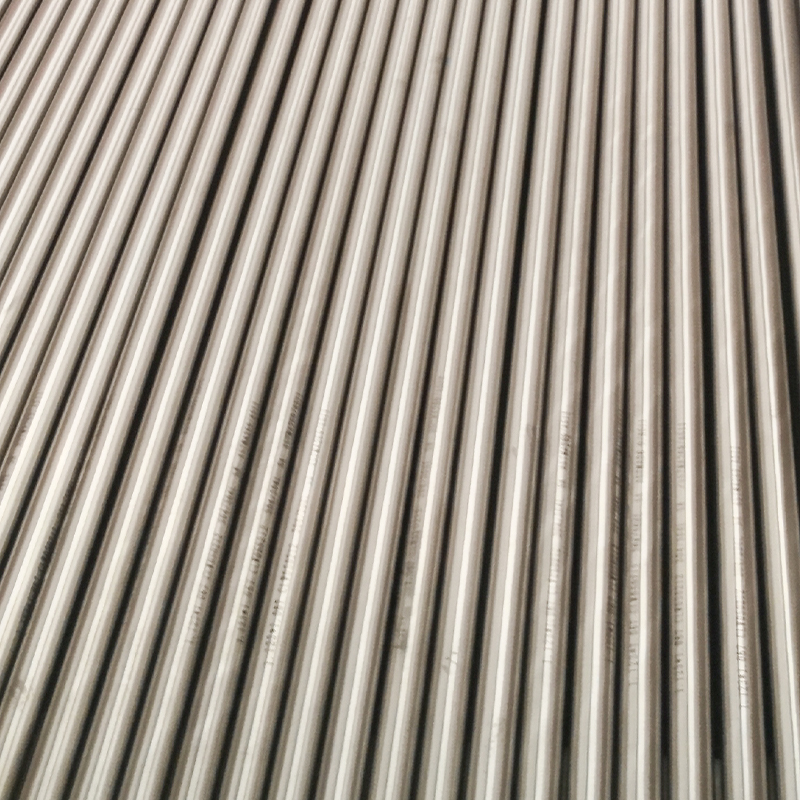

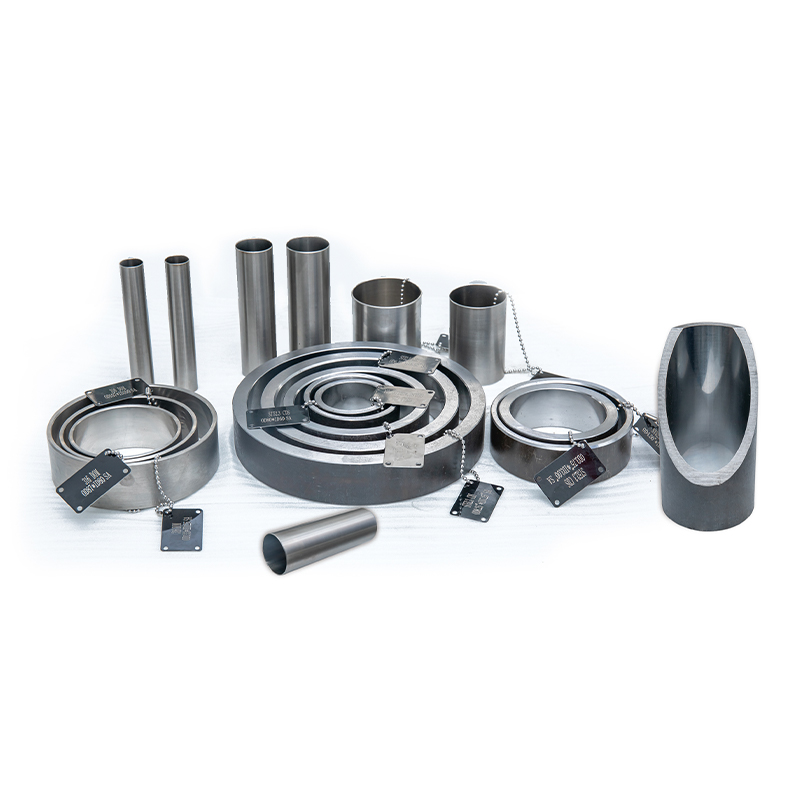

Krómozott ID pneumatikus hengercső – szénacél test, precíziós ID felület

Krómozott ID pneumatikus hengercsöveink nagy szilárdságú szénacél testtel rendelkeznek, precíziós krómozott belső átmérővel (ID). Ezeket a csöveket sima dugattyúműködésre, hosszú élettartamra és kiváló kopásállóságra tervezték. Ideálisak ipari és automatizálási alkalmazásokhoz. Ezek a csövek nagy tartósságot biztosítanak versenyképes áron, és gyakran használják hidraulikus és pneumatikus hengerekben.

Tipikus acélminőségek

· 45# szénacél – közepes igénybevételű alkalmazások jó megmunkálhatósággal és szilárdsággal
· 4130 ötvözött acél – nagyobb szívósság és fáradtságállóság az igényes alkalmazásokhoz
Különleges mechanikai vagy korróziós követelményekhez kérésre más acélminőségek is elérhetők.

Általános méretek (OD × WT × hossz)

·Ø20 × 1,5 mm × 2500 mm
·Ø25 × 1,5 mm × 2500 mm
·Ø32 × 2 mm × 2500 mm
·Ø40 × 2 mm × 2500 mm
·Ø50 × 2,5 mm × 2500 mm
·Ø63 × 2,5 mm × 2500 mm
·Ø76 × 3 mm × 2500 mm
·Ø89 × 3 mm × 2500 mm
·Ø101 × 3 mm × 2500 mm
·Ø114 × 3,5 mm × 2500 mm
·Ø127 × 4 mm × 2500 mm
·Ø140 × 4 mm × 2500 mm
·Ø159 × 4 mm × 2500 mm
·Ø168 × 4 mm × 2500 mm
·Ø194 × 5 mm × 2500 mm
·Ø200 × 5 mm × 2500 mm
·Ø219 × 5 mm × 2500 mm
·Ø250 × 6 mm × 2500 mm
Egyedi átmérők, falvastagságok és hosszúságok kérésre elérhetőek.

Műszaki előírások

· Anyaga: Szénacél (45# / 4130)
· Felületkezelés: Krómozott azonosító, Ra ≤ 0,2 μm
· Tolerancia: H8 vagy szűkebb igény szerint
· Egyenesség: ≤ 0,3 mm/m
· Kerekség: ≤ 0,03 mm
· Alkalmazás: Pneumatikus hengercsövek precíziós ID-vel

Gyártási folyamat

1. Acélcső kiválasztása – kiváló minőségű szénacél 45# vagy 4130
2. Hidegrajzolás – javítja a méretpontosságot és a felületi minőséget
3. ID krómozás – növeli a kopásállóságot és csökkenti a súrlódást
4. Köszörülés és polírozás – tükörszerű ID és H8 toleranciát biztosít
5. Vágás és végkikészítés – pontos hosszúságok és letörések
6. Ellenőrzés – egyenesség, kerekség, méretpontosság és felületi minőség

Főbb jellemzők és előnyök

· Precíziós krómozott azonosító a sima dugattyúútért
· Magas kopásállóság a krómozásnak és a szénacél testnek köszönhetően
· Nagy méretpontosság (H8 tűrés)
·Metrikus és angol méretben kapható
·Költséghatékony megoldás ipari és automatizálási alkalmazásokhoz

Alkalmazások

·Pneumatikus hengerek az automatizálásban és a robotikában
·Ipari gépek és prések
·Közepes teljesítményű hidraulikus hengerek
·Mobil gépek és emelőberendezések
·Általános ipari pneumatikus alkalmazások
