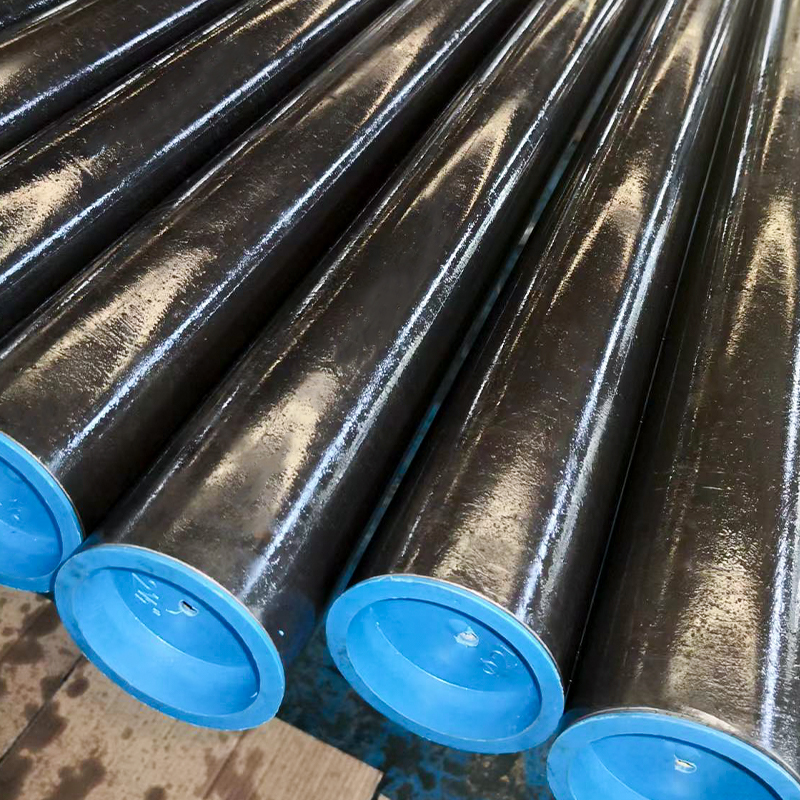

Hidraulikus hengercsöveinket – ASTM A513 ST52 hidegen húzott hegesztett (CDW) – úgy tervezték, hogy egyensúlyt biztosítson a nagy pontosság, a megbízhatóság és a költséghatékonyság között. Elektromos ellenálláshegesztéssel (ERW) gyártott, majd hidegen húzott tüskével (DOM) ezek a csövek kiváló méretpontosságot, sima belső felületeket és kiváló egyenességet érnek el.
Kifejezetten a hónolási vagy simítási és hengeres csiszolási (SRB) folyamatokhoz fejlesztették ki, ezek a csövek ideális furatfelületet biztosítanak hidraulikus és pneumatikus hengeres alkalmazásokhoz olyan iparágakban, mint az építőipar, a mezőgazdaság, az autóipar és az anyagmozgatás.
Tipikus acélminőségek
·ASTM A513 Type 5 (Drawn Over Castle, DOM)
·ST52 / E355 egyenértékű
·SAE 1020, SAE 1026 (opcionális minőségek)
·E235 (könnyű alkalmazásokhoz)
Általános méretek (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Megjegyzés: Kérésre metrikus és angolszász DOM-csőméretek is elérhetők.
Műszaki előírások
· Szabvány: ASTM A513, Type 5 (CDW / DOM cső)
· Acélminőség: ST52 / SAE 1026
· Állapot: Hidegen húzott, normalizált
· Egyenesség: ≤ 0,5:1000
· Tűrések: OD & WT az ASTM A513 szabvány szerint
· Felületkezelés (a szállított): ID Ra ≤ 2,5 μm
· Felületkezelés (hónolás/SRB után): ID Ra ≤ 0,4 μm
Gyártási folyamat
1. Melegen hengerelt acélszalag → precíziós rés
2. Elektromos ellenálláshegesztés (ERW) → anyacső kialakítása
3. Hőkezelés / Normalizálás → kiküszöböli a feszültségeket és javítja a hegesztés integritását
4. Hideghúzás tüskén keresztül (DOM) → pontos OD/ID-t, jobb szilárdságot biztosít
5. Vágás és kiegyenesítés → kiváló hosszpontosságot és egyenességet ér el
6. Végső ellenőrzés → méretellenőrzés, hegesztési varrat minőségi vizsgálata, felületértékelés
Főbb jellemzők és előnyök
· Költséghatékony alternatíva a varrat nélküli ASTM A519 csövekhez
· Kiváló egyenesség és méretpontosság
· Kiváló hegesztési varrat minőség a normalizálási DOM folyamatnak köszönhetően
·Tökéletesen előkészítve a hónoláshoz vagy az SRB felületkezeléshez
·Metrikus és angolszász méretben szállítva a globális kompatibilitás érdekében
Alkalmazások
·Hidraulikus hengerek építőipari gépekhez
·Mezőgazdasági gépek hidraulikus rendszerei
·Ipari automatizálás és robotika
· Anyagmozgató és emelő berendezések
·Pneumatikus hengerek
