Áttekintés

Könnyedén egyszerűsítse logisztikai műveleteit ASTM A513 Grade 1010 precíziós gravitációs szállító görgős csövünkkel. 1,181-4,500 hüvelyk (Ø30-114,3 mm) külső átmérő (OD) és 0,039-0,120 hüvelyk (1-3 mm) falvastagság (WT), beleértve az ipari szabványnak megfelelő 2 x 0,065 hüvelyk (Ø50,8 x 1,65 mm) méretet is. Ezek a 0,059 hüvelykes (Ø44,5 x 1,5 mm) ERW acélcsövek költséghatékony szilárdságot, pontosságot és egyenletes forgást biztosítanak a gravitációs szállítógörgők számára a logisztikában, a raktározásban és a csomagolásban. Könnyű és közepes teherbírású anyagmozgatásra tervezték, könnyű anyagáramlást biztosítanak, minimális másodlagos felhasználás mellett a szerkezeti elemekben. Az olyan szabványokkal, mint az EN 10305-3 és a DIN 2394 kompatibilis csöveink a gravitációs szállítórendszerek széles skáláját egészítik ki.

Miért válassza a gravitációs szállítószalag görgős csövét?

· Költséghatékony erősség: A Grade 1010 ~310 N/mm² folyáshatárt kínál, ideális könnyű gravitációs szállítógörgőkhöz.
· Szigorú tűréshatárok: A pontos méretek (pl. 2 in/Ø50,8 mm OD ±0,005 in, 0,065 in/1,65 mm WT ±10%) biztosítják a görgő zökkenőmentes összeszerelését és sima forgását.
· Alacsony súrlódású felület: A tiszta, egyenletes felületek minimalizálják a súrlódást, növelve a gravitációs görgő teljesítményét és hosszú élettartamát.
· Könnyű kialakítás: Alacsony szén-dioxid-kibocsátású acél kis és közepes terhelést támogat a nem motoros szállítószalagos rendszerekben.
·Globális szabvány méretek: Az olyan méretek, mint a 2 x 0,065 hüvelyk (Ø50,8 x 1,65 mm), 1,75 x 0,059 hüvelyk (Ø44,5 x 1,5 mm) és 2,25 x 0,079 hüvelyk (Ø57,2 x 2 mm) megfelelnek a gravitációs szállítószalagok világméretű igényeinek.
· Gazdaságos megoldás: A Grade 1010 megbízható teljesítményt nyújt versenyképes áron a gravitációs görgők számára.

Közös acélminőségek gravitációs szállítógörgőkhöz

ASTM A513 Grade 1010 csöveinket más minőségi fokozatok egészítik ki a gravitációs és kapcsolódó szállítószalagos alkalmazásokhoz:

·ASTM A513 1010: Alacsony széntartalmú acél (folyáshatár: ~310 N/mm², szakítószilárdság: ~379 N/mm²) könnyű gravitációs hengerekhez raktározásban (pl. 2 in x 0,065 in / Ø50,8 x 1,65 mm).
·ASTM A513 1008: Rendkívül alacsony széntartalmú acél (folyáshatár: ~275 N/mm², szakítószilárdság: ~340 N/mm²) költséghatékony, könnyű gravitációs görgőkhöz (pl. 1,5 x 0,059 hüvelyk / Ø38,0 x 1,5 mm).
·ASTM A513 1015: Kiegyensúlyozott szilárdság (folyáshatár: ~345 N/mm², szakítószilárdság: ~414 N/mm²) közepes teherbírású gravitációs hengerekhez a logisztikában (pl. 1,9 x 0,059 hüvelyk / Ø48,3 x 1,5 mm).
·ASTM A513 1018: Közepes szilárdság (folyáshatár: ~370 N/mm², szakítószilárdság: ~440 N/mm²) közepes teherbírású gravitációs görgőkhöz (pl. 1,75 x 0,059 hüvelyk / Ø44,5 x 1,5 mm).
·ASTM A513 1020: Nagyobb szilárdság (folyáshatár: ~379 N/mm², szakítószilárdság: ~448 N/mm²) közepes teherbírású görgőkhöz (pl. 2,25 hüvelyk x 0,079 hüvelyk / Ø57,2 x 2 mm).
·ASTM A513 1026: Nagy szilárdság (folyáshatár: ~448 N/mm², szakítószilárdság: ~517 N/mm²) nehezebb szállítószalagos alkalmazásokhoz (pl. 4 hüvelyk x 0,120 hüvelyk / Ø101,6 x 3 mm; lásd a nagy teherbírású csőválasztékunkat).
·E220 (EN 10305-3): Rendkívül alacsony széntartalmú acél (folyáshatár: 220 N/mm², szakítószilárdság: 330–470 N/mm²) könnyű gravitációs görgőkhöz (pl. 1,969 hüvelyk x 0,059 hüvelyk / Ø50 x 1,5 mm).
·E235 (EN 10305-3): Alacsony széntartalmú acél (folyáshatár: 235 N/mm², szakítószilárdság: 340–480 N/mm²), amely megfelel a DIN 2394 ST37.2 szabványnak, közepes teljesítményű görgőkhöz (pl. 2,374 x 0,079 hüvelyk / Ø60,3 x 2 mm).
·E275 (EN 10305-3): Közepes szilárdság (folyáshatár: 275 N/mm², szakítószilárdság: 410–550 N/mm²) közepes terhelésű gravitációs görgőkhöz (pl. 3 in x 0,083 in / Ø76,2 x 2,1 mm).
·ASTM A500, B fokozat: Szerkezeti minőségű acél (folyáshatár: ~317 N/mm², szakítószilárdság: ~400 N/mm²) nehezebb görgőkhöz (pl. 4,5 x 0,120 hüvelyk / Ø114,3 x 3 mm; lásd a nagy teherbírású csőválasztékunkat).
·AISI 304 (EN 1.4301): Rozsdamentes acél korrózióálló gravitációs görgőkhöz higiénikus környezetben (pl. 2 x 0,059 hüvelyk / Ø50,8 x 1,5 mm).

Ezek a minőségek sokoldalúságot biztosítanak a gravitációs szállítószalagok számára, a motoros rendszerekhez nehezebb minőségek is elérhetők (pl. DIN 2394 ST37.2, EN 10305-3 E355).

Gyártási folyamat

ASTM A513 Grade 1010 gravitációs szállítószalag görgős csövünket a pontosság és a megbízhatóság érdekében tervezték:

1. Elektromos ellenálláshegesztés (ERW): Az acélszalagokat hegesztik és hidegen alakítják a pontos méretek elérése érdekében (pl. 2 x 0,065 hüvelyk / Ø50,8 x 1,65 mm), így biztosítva a kiváló minőségű ERW acélcsöveket.
2. Hidegen alakítás: Javítja a méretpontosságot és a felületminőséget a sima forgás érdekében a gravitációs görgőkben.
3. Hőkezelés: A hegesztett vagy normalizált körülmények optimalizálják a mechanikai tulajdonságokat a könnyű anyagmozgatáshoz.
4. Felületkezelés: A sima, tiszta, gyakran olajozott vagy foszfátozott felületek biztosítják a korrózióállóságot és az alacsony súrlódást.
5. Minőségi vizsgálat: A méretellenőrzések, szakítóvizsgálatok és roncsolásmentes vizsgálatok (pl. örvényáram) biztosítják az ASTM A513 szabványoknak való megfelelést.

Ez az eljárás precíziós hegesztett csöveket eredményez, amelyek a gravitációs szállítógörgő teljesítményére optimalizáltak.

Anyagspecifikációk

fokozat: ASTM A513 Grade 1010, 1008, 1015, 1018, 1020, 1026, EN 10305-3 E220, E235, E275, AISI 304 opciókkal
Kémiai összetétel (1010-es fokozat, max. %, ha nincs megadva):
·Szén (C): 0,08–0,13
·Mangán (Mn): 0,30–0,60
·Foszfor (P): 0,035
·Kén (S): 0,035
Mechanikai tulajdonságok (1010-es fokozat, hegesztett):
·Kifolyási szilárdság: ~310 N/mm²
· Szakítószilárdság: ~379 N/mm²
· Megnyúlás: 15% (perc)

Mérettartomány:

Külső átmérő (OD): 1,181–4,500 hüvelyk (Ø30–114,3 mm)
Falvastagság (WT): 0,039–0,120 hüvelyk (1–3 mm)
Hossz: Véletlenszerű (3,3–40 láb / 1 000–12 000 mm) vagy egyedi vágás
A gravitációs szállítógörgők általános méretei (OD x WT):
·1,5 x 0,059 hüvelyk (Ø38,0 x 1,5 mm, könnyű gravitációs görgők)
·1,75 x 0,059 hüvelyk (Ø44,5 x 1,5 mm, könnyű gravitációs görgők)
·1,9 x 0,059 hüvelyk (Ø48,3 x 1,5 mm, szabványos gravitációs görgők)
·2,0 x 0,065 hüvelyk (Ø50,8 x 1,65 mm, szabványos gravitációs görgők)
·2,25 x 0,079 hüvelyk (Ø57,2 x 2 mm, közepes teherbírású gravitációs görgők)
·2,374 x 0,079 hüvelyk (Ø60,3 x 2 mm, közepes teherbírású gravitációs görgők)
·2,5 x 0,079 hüvelyk (Ø63,5 x 2 mm, közepes teherbírású gravitációs görgők)
·3,0 x 0,083 hüvelyk (Ø76,2 x 2,1 mm, közepes teherbírású gravitációs görgők)
·3,5 x 0,098 hüvelyk (Ø88,9 x 2,5 mm, nehezebb gravitációs görgők)
·4,0 x 0,120 hüvelyk (Ø101,6 x 3 mm, nagy kapacitású görgők; lásd a nagy teherbírású tartományt)
·4,5 x 0,120 hüvelyk (Ø 114,3 x 3 mm, nagy kapacitású görgők; lásd a nagy teherbírású tartományt)

Tűrések (ASTM A513 szerint):

·OD (≤2,5 hüvelyk): ±0,005 hüvelyk; (>2,5–4,5 hüvelyk): ±0,006 hüvelyk
·tömeg: ±10%
·Hossz: ±0,12 hüvelyk (±3 mm) vágott hosszokhoz
· Szállítási feltételek: hegesztett, normalizált
· Felületi feltételek: sima, tiszta vagy bevont (olajozott/foszfátozott) a korrózióállóság érdekében

Alkalmazások

ASTM A513 Grade 1010 és egyéb precíziós csöveink (pl. 2 x 0,065 hüvelyk / Ø50,8 × 1,65 mm, 1,75 × 0,059 hüvelyk / Ø44,5 × 1,5 mm) a következőkhöz készültek:

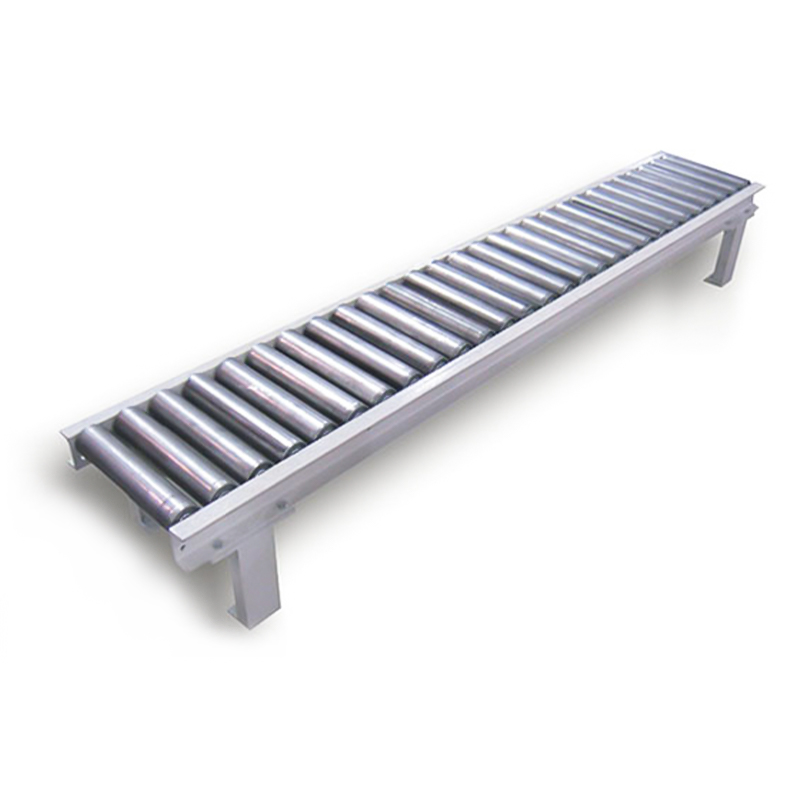

Gravitációs szállítógörgők: Nagy teljesítményű csövek nem motoros anyagmozgató rendszerekhez:
1. Logisztika: Raktárak, elosztó központok kis és közepes csomagokhoz (1010, 1008, 2 x 0,065 hüvelyk; E220, Ø44,5 x 1,5 mm).
2. Csomagolás: E-kereskedelem, csomagkezelés (1015, 1018, 1,9 x 0,059 hüvelyk; E235, Ø57,2 x 2 mm).
3. Gyártás: Szerelősorok, könnyűipari gravitációs szállítószalagok (1010, 2,25 x 0,079 hüvelyk; E275, Ø63,5 x 2 mm).
4. Higiéniai környezet: Élelmiszer-feldolgozás, gyógyszeripar (AISI 304, 2 x 0,059 hüvelyk).
5. Másodlagos alkalmazások (korlátozott felhasználás):
· Könnyű szerkezeti elemek (pl. ASTM A500 B fokozatú keretek).
·Bútorcsövek (pl. polcok 1008-as, E220-assal).

Nagyobb teherbírású vagy motoros szállítószalagokhoz tekintse meg a DIN 2394 ST37.2 vagy az EN 10305-3 E355 csővezetékeinket.

Minőségbiztosítás

Minden Grade 1010, 1008, 1015, 1018 és egyéb cső megfelel az ASTM A513, EN 10305-3 vagy a vonatkozó szabványoknak. A DIN EN 10204 3.1 szerinti vizsgálati tanúsítványok igazolják a kémiai összetételt, a mechanikai tulajdonságokat és a méretpontosságot. Az örvényáramú tesztelés, a lapítási tesztek és a felületvizsgálatok biztosítják a gravitációs szállítócsövek csúcsteljesítményét.

Optimalizálja gravitációs szállítószalagja hatékonyságát

·Effortless Flow-ra tervezve: Az olyan méretek, mint 2 x 0,065 hüvelyk (Ø50,8 x 1,65 mm), 1,75 x 0,059 hüvelyk (Ø44,5 x 1,5 mm) és 2,25 x 0,079 hüvelyk (Ø57,2 x 2 mm), 1010-es fokozatokkal biztosítják a sima forgást és az AISI 4 tartósságot.
· Globális szabványoknak való megfelelés: Az ASTM A513, EN 10305-3 és DIN 2394 szabványokkal kompatibilis opciók megfelelnek a világpiaci igényeknek.
· Rugalmas ellátás: Raktáron lévő szabványos méretek és testreszabható hosszúságok a gravitációs szállítószalag igényeinek megfelelően.
· Szakértői útmutató: Csapatunk segít kiválasztani az ideális minőséget és méretet a maximális hatékonyság érdekében.
