Áttekintés

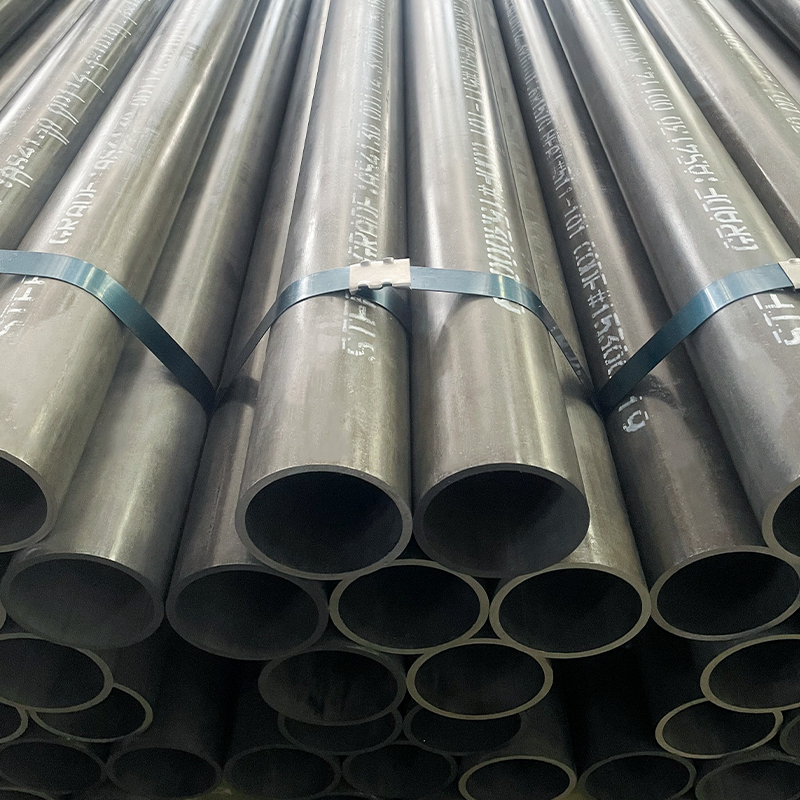

Adja meg a geotechnikai fúrási műveleteket ASTM A519 Grade 4130 geotechnikai fúrócsövénkkel. Ø60,3-114,3 mm (2,375-4,5 hüvelyk) külső átmérő (OD) és 4-12,7 mm (0,157-0,5 hüvelyk) falvastagság (WT) méretben kapható, beleértve az ipari szabványnak megfelelő Ø89 mm x 6 mm (3,504 in x x 6 mm), ezeket a hegesztett acél varrat nélküli vagy 0,23-os varrat nélküli csöveket. tartósság és pontosság a talajmintavételhez környezetvédelmi, geotechnikai és talajvízkút-alkalmazásokban. Ütős és rotációs fúráshoz tervezték, megbízható teljesítményt biztosítanak nehéz talajviszonyok között, minimális másodlagos felhasználás mellett szerkezeti alkalmazásokban.

Miért válassza a mi geotechnikai fúrócsövünket?

· Kivételes egyenesség: Az egyenesség 0,1 mm/méteren belül megőrzi a fúrási pontosságot és csökkenti a furat eltérését.
· Javított mechanikai tulajdonságok – Magasabb folyáshatár és fáradtságállóság, mint a melegen hengerelt csövek.
·Szűk mérettűrés : Egyenletes külső külső, falvastagság és menetillesztés. (pl. Ø89 mm/3.504 OD ±0.1mm, 6 mm/0.236 WT ±3%) biztosítják a geotechnikai fúrótornyokkal való kompatibilitást.
· Sima belső és külső felület – Kisebb súrlódás, könnyebb szennyeződés/folyadék eltávolítás.
· Meghosszabbított élettartam – Ellenáll a kopásnak, a menetkárosodásnak és a kifáradásnak.
·Globális szabvány méretek: Az olyan méretek, mint a Ø89 mm x 6 mm (3,504 x 0,236 hüvelyk) és Ø76,1 mm x 6 mm (3 hüvelyk x 0,236 hüvelyk), megfelelnek az ipar talajmintavételi igényeinek.
· Sokoldalú teljesítmény: A Geoprobe® DT45 és hasonló berendezésekhez optimalizálva, hatékony magmintavételt biztosítva.

Általános acélminőségek geotechnikai fúrócsövekhez

ASTM A519 Grade 4130 fúrócsöveinket más minőségek egészítik ki a különböző geotechnikai igények kielégítésére:

·ASTM A519 4130 (45#): Nagy szilárdságú ötvözött acél (folyáshatár: ~520 N/mm², szakítószilárdság: ~690 N/mm²) vegyes talajú talajmintavételhez (pl. Ø89 mm x 6 mm / 3,504 in x 0,236 hüvelyk).
·ASTM A519 4140: Nagyobb szilárdság (folyáshatár: ~655 N/mm², szakítószilárdság: ~862 N/mm²) mélyebb vagy keményebb talajmintavételhez (pl. Ø101,6 mm x 8 mm / 4 hüvelyk x 0,315 hüvelyk).
· ASTM A519 4340: Rendkívül nagy szilárdság (folyáshatár: ~710 N/mm², szakítószilárdság: ~930 N/mm²) extrém geotechnikai körülményekhez (pl. Ø114,3 mm x 10 mm / 4,5 hüvelyk x 0,394 hüvelyk).
· API 5DP E75: Szabványos fúrócső minőség (folyáshatár: ~517 N/mm², szakítószilárdság: ~689 N/mm²) geotechnikai és vízkútfúráshoz (pl. Ø76,1 mm x 6 mm / 3 in x 0,236 hüvelyk).
· API 5DP X95: Fokozott szilárdság (folyáshatár: ~655 N/mm², szakítószilárdság: ~724 N/mm²) igényes talajmintavételhez (pl. Ø89 mm x 6 mm / 3,504 in x 0,236 hüvelyk).
· API 5DP G105: Nagy szilárdság (folyáshatár: ~724 N/mm², szakítószilárdság: ~793 N/mm²) mélygeotechnikai fúráshoz (pl. Ø101,6 mm x 8 mm / 4 hüvelyk x 0,315 hüvelyk).
·API 5DP S135: Prémium szilárdság (folyáshatár: ~931 N/mm², szakítószilárdság: ~1000 N/mm²) extrém körülményekhez (pl. Ø114,3 mm x 10 mm / 4,5 hüvelyk x 0,394 hüvelyk).
·AISI 304 (EN 1.4301): Rozsdamentes acél korrózióálló fúráshoz szennyezett talajban (pl. Ø89 mm x 6 mm / 3,504 x 0,236 hüvelyk).

Ezek a minőségek sokoldalúságot biztosítanak a talajmintavételhez, a talajvíz kutak telepítéséhez és a geotechnikai teszteléshez, összhangban az olyan szabványokkal, mint az API 5DP és a GB/T 699.

Gyártási folyamat

1. Nyersanyag kiválasztása – A prémium tömbök (45#, AISI 1045, 4130, 4140) tisztaságát és állagát tesztelték.
2. Melegalakítás – A tuskót melegen hengereljük vagy üreges csövekké kovácsoljuk.
3. Hidegrajzolás – A csöveket hidegen húzzák precíziós szerszámokon keresztül a méretpontosság, a kerekség és az egyenesség finomítása érdekében.
4. Hőkezelés – Kioltó temperálás az erő, a szívósság és a fáradtságállóság egyensúlyára.
5. Egyenesítés – A fejlett többhengeres és hidraulikus egyengetőgépek biztosítják, hogy a cső nagyon szűk egyenességi tűréseket érjen el, csökkentve a fúrási eltérést.
6. CNC megmunkálás – A végeket megfordítják és előkészítik a befűzéshez.
7. Befűzés – A Q™ (vagy R/T/API) meneteket CNC esztergagéppel vágják a megbízható nyomatékátvitel érdekében.
8. Felületkezelés – Fekete-oxid, foszfátozás, horganyzás vagy az ügyfél által meghatározott bevonat.
9. Ellenőrzés és tesztelés – Méretellenőrzés, egyenességvizsgálat, ultrahangos vizsgálat, keménységvizsgálat és menetmérés.
10. Csomagolás – A csövek menetvédővel vannak felszerelve, és biztonságosan össze vannak kötve.

Ez az eljárás nagy teljesítményű fúrócsövet biztosít a megbízható talajmintavételhez.

Anyagspecifikációk

fokozat: ASTM A519 Grade 4130 (megfelel a GB/T 699 45#-nak), 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304 opciókkal
Kémiai összetétel (4130-as osztály, %, ha nincs megadva):
·Szén (C): 0,28–0,33
·Mangán (Mn): 0,40–0,60
·Foszfor (P): 0,035 max
·Kén (S): 0,040 max
·Króm (Cr): 0,80–1,10
·Molibdén (Mo): 0,15–0,25
Mechanikai tulajdonságok (4130-as minőség, edzett és edzett):
·Hozonerősség: ~520 N/mm²
· Szakítószilárdság: ~690 N/mm²
· Megnyúlás: 15% (perc)

Mérettartomány:

·Külső átmérő (OD): Ø60,3–114,3 mm (2,375–4,5 hüvelyk)
· Falvastagság (WT) : 4–12,7 mm (0,157–0,5 hüvelyk)
·Hossz: R1 (6,1–7,6 m / 20–25 láb), R2 (8,5–10 m / 28–33 láb), R3 (11,6–13,7 m / 38–45 láb) vagy egyedi szabású

A geotechnikai fúrócső általános méretei (OD x WT):
·Ø60,3 mm x 6 mm (2,375 x 0,236 hüvelyk, könnyű talajmintavétel)
·Ø76,1 mm x 6 mm (3 x 0,236 hüvelyk, normál talajmintavétel)
·Ø89 mm x 6 mm (3,504 x 0,236 hüvelyk, normál talajmintavétel)
·Ø101,6 mm x 8 mm (4 x 0,315 hüvelyk, mélyebb talajmintavétel)
·Ø114,3 mm x 10 mm (4,5 x 0,394 hüvelyk, nagy teherbírású geotechnikai fúrás)

Tűrések (ASTM A519 szerint):
·OD: ±0,05 mm Ø60,3–100 mm esetén; ±0,1 mm >100–114,3 mm esetén
·WT: ±3%
·Hossz: ±50 mm vágott hosszokhoz
· Szállítási feltételek: Kioltott és temperált, normalizált
· Felületi feltételek: Fekete-oxid, foszfát bevonatú vagy az ügyfél által meghatározott
· Csatlakozási szálak: NC26, NC31, NC38, NC40 vagy egyedi

Alkalmazások
ASTM A519 Grade 4130 és egyéb fúrócsövek (pl. Ø89 mm x 6 mm / 3,504 x 0,236 hüvelyk) a következőkhöz készültek:
Geotechnikai talajmintavétel, helyszíni vizsgálat, geotechnikai fúrás: Nagy teljesítményű fúrócső a következőkhöz:
1. Környezeti tesztelés: Talajelemzés szennyezettség megállapítására (4130, AISI 304, Ø89 mm x 6 mm).
2. Geotechnikai vizsgálatok: Szabványos penetrációs vizsgálat (SPT), magmintavétel (4130, 4140, Ø76,1 mm x 6 mm).
3. Talajvízkutak: Felügyeleti kutak beépítése (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Dinamikus szondázás: Ütős mintavétel vegyes talajban (4130, G105, Ø89 mm x 6 mm).
5. Mélyépítési helyszíni felmérések
6. Alapozás és talajstabilitás elemzése
7. Másodlagos alkalmazások (korlátozott felhasználás):
·Kis méretű szerkezeti támasztékok (pl. ASTM A519 4140).
·Ideiglenes burkolatok sekély fúráshoz (AISI 304).

Könnyebb igénybevételű alkalmazásokhoz fedezze fel ASTM A513 Grade 1010-es szállítógörgőkhöz készült csöveinket.

Minőségbiztosítás

Minden Grade 4130, 4140, API 5DP és egyéb cső megfelel az ASTM A519, API 5DP vagy a vonatkozó szabványoknak. A DIN EN 10204 3.1 szerinti vizsgálati tanúsítványok igazolják a kémiai összetételt, a mechanikai tulajdonságokat és a méretpontosságot. Az ultrahangos tesztelés, a keménységvizsgálat és a menetellenőrzés kiváló teljesítményt biztosít a geotechnikai fúráshoz.

Növelje talajmintavételi hatékonyságát

· Kemény talajokhoz készült: Az olyan méretek, mint a Ø89 mm x 6 mm (3,504 x 0,236 hüvelyk) és Ø101,6 mm x 8 mm, a 4130-tól S135-ig terjedő kategóriák biztosítják a tartósságot és a pontosságot.
· Globális szabványoknak való megfelelés: Az ASTM A519, API 5DP és GB/T 699 opciók megfelelnek a világméretű geotechnikai igényeknek.
· Rugalmas ellátás: Szabványos méretek és testreszabható hosszúságok raktáron a fúróberendezésekhez.
· Szakértői útmutató: Csapatunk segít kiválasztani az ideális minőséget és méretet a hatékony talajmintavételhez.
