Áttekintés

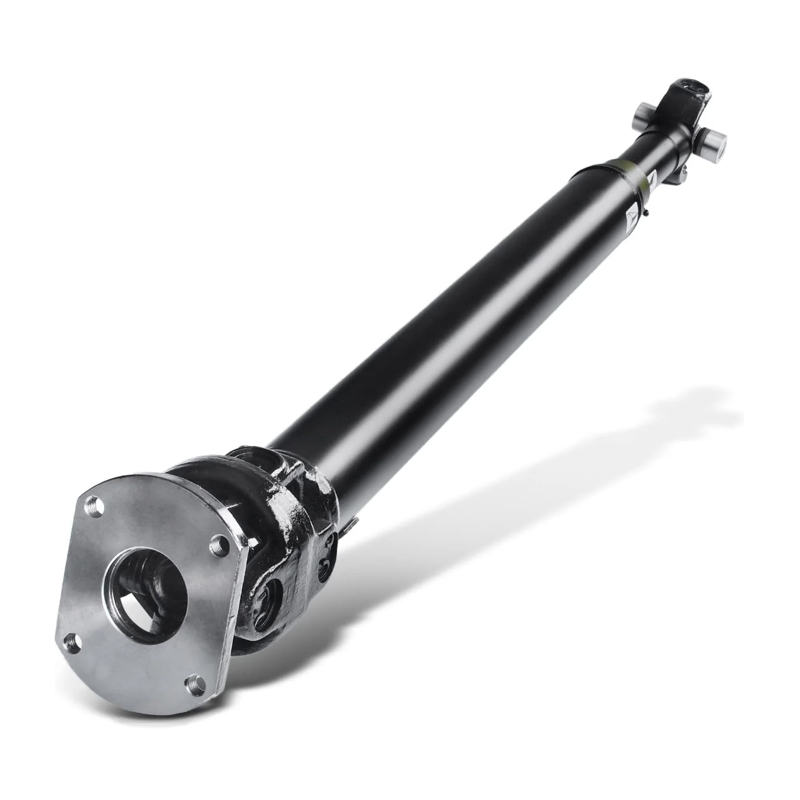

Maximalizálja a nyomatékátvitelt ASTM A513 (hegesztett/DOM) és ASTM A519 (varrat nélküli) precíziós hajtótengelycsöveinkkel 1026, 1020, 1015 és 4130 minőségben. 2000 és 8625 hüvelyk közötti méretben és 0,025 hüvelyk külső falvastagságban (0,025 hüvelyk) (WT), beleértve az olyan kulcsméreteket, mint a 7000 x 0,120 hüvelyk (177,8 x 3 mm) és a 3000 x 0,120 hüvelyk (76,2 x 3 mm), ezek a nagy szilárdságú csövek kivételes teljesítményt nyújtanak az autóiparban és az ipari erőátvitelben. Dinamikus teherviselésre tervezték, így biztosítják az autók, teherautók és nehézgépek hajtótengelyeinek tartósságát, minimális másodlagos felhasználás mellett hengerekben és görgőkben.

Miért válassza a mi hajtótengely-csöveinket?

· Nagy szilárdságú teljesítmény: A 1026-os, 1020-as, 1015-ös és 4130-as fokozatok 621 N/mm² szakítószilárdságot kínálnak, ideálisak az autók hajtótengely-csövéhez és a nagy nyomatékú varratmentes alkalmazásokhoz.
· Precíziós tűréshatárok: A szűk tűrések (pl. 3000 hüvelyk/76,2 mm OD ±0,005 hüvelyk, 0,120 hüvelyk/3 mm WT ±10%) biztosítják a zökkenőmentes integrációt a hajtótengely-szerelvényekbe.
· Kiváló fáradtságállóság: Az ASTM A513 DOM csövek és az A519 varrat nélküli mechanikus csövek növelik a tartósságot a dinamikus teherviseléshez.
· Sima felületkezelés: A tiszta, egyenletes felületek csökkentik a súrlódást, növelik a hajtótengely teljesítményét és hosszú élettartamát.
· Ipari szabvány méretek: Az olyan általános méretek, mint a 7000 x 0,120 hüvelyk, 3000 × 0,120 hüvelyk és 2500 × 0,120 hüvelyk, külső külső 2–8,625 hüvelyk között, megfelelnek az autóipari és ipari igényeknek.
· Költséghatékony megbízhatóság: A szénből és ötvözött acélból készült hajtótengely csövek kiváló teljesítményt nyújtanak versenyképes költségek mellett.

ASTM A513 DOM 1020 cső dinamikus teherhordáshoz

A 3 x 0,120 hüvelykes (76,2 x 3 mm) ASTM A513 DOM 1020 csövünket kifejezetten az autóipari és ipari hajtótengelyek dinamikus teherviselésére tervezték. A tüskére hidegen húzott, nagy szilárdságú hegesztett cső a következőket kínálja:

· Kiegyensúlyozott erő: A évfolyam 1020 minimális folyáshatára 379 N/mm², ideális személygépkocsik és könnyű teherautók közepes teljesítményű hajtótengelyeihez.
· Fokozott fáradtságállóság: A hidegen megmunkált DOM-eljárás biztosítja a tartósságot nagy ciklikus terhelés mellett is, tökéletes teljesítményű járművekhez és gépekhez.
· Precíziós méretek: A 3000 hüvelyk külső átmérőjű ±0,005 hüvelyk és a 0,120 hüvelykes tömeg ±10% garantálja a zökkenőmentes összeszerelést.
· Alkalmazások: Ideális gépjárművek hajtótengelyeihez (pl. személygépkocsik, könnyű teherautók) és ipari berendezésekhez, amelyek dinamikus terhelés mellett erőteljes nyomatékátvitelt igényelnek.
· Költséghatékonyság: Megbízható teljesítményt kínál versenyképes áron a nagy nyomatékú alkalmazásokhoz.

Gyártási folyamat

ASTM A513/A519 nagy szilárdságú hajtótengely csöveinket a pontosság és a tartósság érdekében tervezték:

1. Elektromos ellenálláshegesztés (ERW, A513): Az acélszalagokat egy tüskén (DOM) hegesztik és hidegen húzzák, hogy pontos méreteket érjenek el (pl. 3000 x 0,120 hüvelyk/76,2 x 3 mm), ami növeli a precíziós hegesztésű csövek szilárdságát.
2. Zökkenőmentes feldolgozás (A519): A csöveket melegen hengereljük vagy átszúrják, majd hidegen húzzák a kiváló szilárdság érdekében, ideális a varrat nélküli nyomatékátviteli csövekhez.
3. Hőkezelés: A normalizálás, a feszültségoldás vagy az izzítás optimalizálja a mechanikai tulajdonságokat a dinamikus teherviseléshez.
4. Felületkezelés: A sima, tiszta, gyakran olajozott vagy foszfátozott felületek biztosítják a korrózióállóságot és a könnyű összeszerelést.
5. Minőségi vizsgálat: A méretellenőrzések, szakítóvizsgálatok és roncsolásmentes vizsgálatok (pl. örvényáram az A513-nál, ultrahangos az A519-nél) biztosítják az ASTM szabványoknak való megfelelést.

Ez az eljárás szénacél hajtótengelycsöveket és ötvözött acél hajtótengelycsöveket biztosít autóipari és ipari alkalmazásokhoz optimalizálva.

Anyag fokozatok

Kardántengelycsöveink 1026, 1020, 1015 (A513/A519) és 4130 (A519) minőségben kaphatók, mindegyik erőátvitelre optimalizálva:

Kémiai összetétel összehasonlítása (max. %, ha nincs megadva)

évfolyam	szén (C)	Mangán (Mn)	Foszfor (P)	Kén (S)	Króm (Cr)	Molibdén (Mo)
1015	0,13–0,18	0,30–0,60	0.040	0.050	-	-
1020	0,18–0,23	0,30–0,60	0.040	0.050	-	-
1026	0,22–0,28	0,60–0,90	0.040	0.050	-	-
4130	0,28–0,33	0,40–0,60	0.040	0.040	0,80–1,10	0,15–0,25

Megjegyzés: A szilíciumtartalom általában 0,15–0,35% a 4130-nál, másoknál nincs megadva, kivéve, ha ötvözött.

Mechanikai tulajdonságok összehasonlítása (DOM A513-hoz, hideghúzás A519-hez)

évfolyam	Szakítószilárdság (N/mm², min)	Folyási szilárdság (N/mm², min)	Megnyúlás (%, min)
1015	414	345	15
1020	448	379	12
1026	517	448	10
4130	621	552	10

Megjegyzés: A tulajdonságok A513 DOM vagy A519 hidegen húzott állapotra vonatkoznak, ideális hajtótengelyekhez. Más körülmények (pl. hegesztett, normalizált) szilárdságban vagy hajlékonyságban változnak.

Szállítási feltételek

·Tüske fölé húzva (DOM, A513): Hegesztett csövek hidegen húzva a maximális szilárdság érdekében, ideálisak az autók hajtótengelyeihez (pl. 3000 x 0,120 hüvelyk).
·Hidegen húzott (A519): Varrat nélküli hidegen húzott csövek a kiváló szilárdság érdekében, tökéletesek a nagy nyomatékú ipari hajtótengelyekhez.
·Hegesztett (A513): Költséghatékony hegesztett csövek kevésbé igényes hajtótengelyekhez.
· Normalizált (N): Az egyenletes tulajdonságok érdekében hőkezelt, szabványos hajtótengelyekhez alkalmas.
·Stresszmentes (SR): Javítja a hegesztést igénylő hajtótengely-alkatrészek rugalmasságát.
· Lágyított (A): Maximalizálja az alakíthatóságot nem hajtótengelyes alkalmazásokhoz.

Osztályleírások

·1015 (A513/A519): Alacsony szén-dioxid-kibocsátású acél kiváló hegeszthetőséggel, ideális könnyű járművek költséghatékony hajtótengelyeihez.
·1020 (A513/A519): Kiegyensúlyozott szilárdság és alakíthatóság, tökéletes közepes teljesítményű hajtótengelyekhez autóipari és ipari alkalmazásokban, különösen 3 x 0,120 hüvelykben dinamikus terhelésekhez.
·1026 (A513/A519): Magasabb széntartalmú acél, kiváló szilárdsággal, alkalmas személygépkocsik és teherautók igényes hajtótengelyeihez.
·4130 (A519): Gyengén ötvözött acél nagy szilárdsággal, ideális nagy teherbírású varrat nélküli hajtótengelyekhez nagy teljesítményű járművekben és gépekben.

Műszaki adatok

Szabványok: ASTM A513 (hegesztett/DOM), ASTM A519 (varrat nélküli)
Mérettartomány:
·Külső átmérő (OD): 2000–8,625 hüvelyk (50,8–219,1 mm)
· Falvastagság (WT): 0,065–0,250 hüvelyk (1,65–6,35 mm)
·Hossz: Véletlenszerű (3,3–40 láb / 1000–12000 mm) vagy egyedi vágás
A hajtótengelyek általános méretei (OD x WT, angol):
·1,750 x 0,095 hüvelyk (44,5 x 2,4 mm, könnyű gépjármű-hajtótengelyek)
·2 000 x 0,120 hüvelyk (50,8 x 3 mm, kis és közepes autók hajtótengelyei)
·2,375 x 0,120 hüvelyk (60,3 x 3 mm, közepes teherbírású gépjármű-hajtótengelyek)
·2500 x 0,120 hüvelyk (63,5 x 3 mm, középkategóriás autóipari és könnyűipari hajtótengelyek)
·3 000 x 0,120 hüvelyk (76,2 x 3 mm, gépjármű hajtótengelyek dinamikus terhelésekhez)
·3 000 x 0,083 hüvelyk (76,2 x 2,1 mm, autóipari és könnyűipari hajtótengelyek)
·3500 x 0,134 hüvelyk (88,9 x 3,4 mm, nagy teherbírású járművek hajtótengelyei)
·4 000 x 0,156 hüvelyk (101,6 x 4 mm, közepes teljesítményű ipari és nehéz járművek hajtótengelyei)
·4500 x 0,188 hüvelyk (114,3 x 4,8 mm, ipari gépek hajtótengelyei)
·5 000 x 0,188 hüvelyk (127 x 4,8 mm, nagy teherbírású ipari hajtótengelyek)
·6,625 x 0,188 hüvelyk (168,3 x 4,8 mm, nagy nyomatékú ipari alkalmazások)
·7 000 x 0,120 hüvelyk (177,8 x 3 mm, nagy teherbírású ipari és haszonjárművek hajtótengelyei)
Tűrések (ASTM A513/A519 szerint):
·OD (2.000–3.000 hüvelyk): ±0.005 hüvelyk; (>3000–8,625 hüvelyk): ±0,25%
·tömeg: ±10%
·Hossz: ±0,118 hüvelyk (±3 mm) vágott hosszokhoz
Szállítási feltételek:
·DOM (A513): Nagy pontosság hegesztett hajtótengelyekhez.
·Hidegen húzott (A519): Kiváló szilárdság a varrat nélküli hajtótengelyekhez.
·Hegesztett (A513), normalizált (N), feszültségmentesített (SR), lágyított (A).
· Felületi feltételek: Sima, tiszta vagy bevont (olajozott/foszfátozott) a korrózióállóság és a könnyű összeszerelés érdekében.

Alkalmazások

ASTM A513/A519 1026, 1020, 1015 és 4130 precíziós csöveink (pl. 3000 x 0,120 hüvelyk/76,2 x 3 mm, 7000 x 0,120 hüvelyk) a következőkhöz készültek:

Hajtótengelyek: Nagy teljesítményű csövek autóipari (3000 x 0,120 hüvelykes, 2,375 x 0,120 hüvelykes) és ipari (4500 × 0,188 hüvelykes, 7000 × 0,120 hüvelykes gépek) hajtótengelyekkel. A 1026-os és 4130-as fokozatok (DOM/hideghúzás) robusztus nyomatékátvitelt biztosítanak; 1020 (pl. 3 x 0,120 hüvelyk) kiváló a dinamikus terhelésű alkalmazásokban; Az 1015 könnyebb felhasználásra alkalmas.
Másodlagos alkalmazások (korlátozott használat):
·Hidraulikus/pneumatikus hengerek (1026, 4130 nagynyomásúhoz; 1015, 1020 szabványhoz).
·Szállítószalag görgők (1015, 1020 szabványos; 1026 nagy igénybevételhez).
·Gépjárműalkatrészek (1026, 4130).

Minőségbiztosítás
Minden 1026, 1020, 1015 és 4130 cső megfelel az ASTM A513/A519 szabványoknak. A DIN EN 10204 3.1 szerinti vizsgálati tanúsítványok igazolják a kémiai összetételt, a mechanikai tulajdonságokat és a méretpontosságot. Az örvényáramú (A513) és az ultrahangos (A519) tesztelés, valamint a simítás és a felületvizsgálat biztosítja a dinamikus teherhordó csövek csúcsteljesítményét.

Hajtsa előre projektjeit

· Kardántengelyekhez szabva: Az olyan méretek, mint a 3000 x 0,120 hüvelyk (76,2 x 3 mm) a dinamikus terhelésekhez és a 7000 x 0,120 hüvelyk, DOM/hideg húzás mellett, optimalizálják az erőátvitelt.
·Iparágvezető szabványok: Az ASTM A513/A519 megfelelés biztosítja a megbízhatóságot és a minőséget.
· Rugalmas ellátás: Szabványos méretek és testreszabható opciók a hajtótengely igényei szerint.
· Szakértői útmutató: Csapatunk segít kiválasztani a tökéletes minőséget és méretet a maximális hatékonyság érdekében.

Rendeljen most, hogy optimalizálja a hajtótengely teljesítményét az ASTM A513/A519 Precision Tubing segítségével. Kérjen árajánlatot a hongli-jy@126.com címen, vagy látogasson el a hltube.com oldalra, és fedezze fel precíziós csövek teljes választékát!
