EN 10305-2 Precíziós hegesztésű hajtótengely csövek – E355, E235, E420, E275 (Ø60 x 3,5 mm és 50–219 mm)

EN 10305-2 Precíziós hegesztett hajtótengely csövek – E355, E235, E420, E275 (Ø60 x 3,5 mm és 50–219 mm)

Érdeklődés most

Áttekintés

Vigye előre projektjeit EN 10305-2 precíziós hegesztésű hajtótengelycsövekkel, E355, E235, E420 és E275 minőségben. Ø50-219 mm (1,969-8,622 hüvelyk) külső átmérő (OD) és 1-5 mm (0,039-0,197 hüvelyk) falvastagság (WT) méretben kapható, beleértve a robusztus Ø60 x 3,5 mm-es (2,362 x 0,138 hüvelykes) autómotivációs teljesítményt is és ipari erőátvitel. A hatékony nyomatékátvitelre tervezték, így biztosítják az autók, teherautók és nehézgépek hajtótengelyeinek tartósságát, minimális másodlagos felhasználás mellett hengerekben és görgőkben.

Miért válassza a mi hajtótengely-csöveinket?

· Nagy szilárdságú teljesítmény: Az E355, E235, E420 és E275 fokozatok akár 470 N/mm² folyási szilárdságot is kínálnak, ideálisak az autók hajtótengely-csövéhez és az ipari erőátvitelhez.
· Precíziós tűréshatárok: A szűk tűrések (pl. Ø60 mm/2,362 hüvelyk külső átmérő ±0,15%, 3,5 mm/0,138 hüvelyk WT ±10%) biztosítják a zökkenőmentes integrációt a hajtótengely-szerelvényekbe.
· Kiváló fáradtságállóság: A hidegen húzott hegesztési (CDW) eljárás növeli a tartósságot, minimalizálja a kopást nagy nyomatékú környezetben.
· Sima felületkezelés: A tiszta, egyenletes felületek csökkentik a súrlódást, növelik a hajtótengely teljesítményét és hosszú élettartamát.
·Globális szabvány méretek: Az olyan általános méretek, mint a Ø60 x 3,5 mm (2,362 x 0,138 hüvelyk) és Ø180 x 3 mm (7,087 x 0,118 hüvelyk), Ø50–219 mm-es méretek megfelelnek az autóipari és ipari igényeknek.
· Költséghatékony megbízhatóság: A kiváló minőségű szénacélok kiváló teljesítményt nyújtanak versenyképes áron.

Gyártási folyamat

EN 10305-2 precíziós hegesztett hajtótengely-csöveink a kiválóság érdekében készültek:

1. Hidegen húzott hegesztés (CDW): Az acélszalagokat hegesztik és hidegen húzzák a pontos méretek (pl. Ø60 x 3,5 mm/2,362 x 0,138 hüvelyk) elérése érdekében, ami javítja a precíziós hegesztett csövek szilárdságát és felületi minőségét.
2. Hőkezelés: A normalizálás (N) vagy a hidegen húzott (C, LC) feltételek optimalizálják a nyomatékátvitel mechanikai tulajdonságait.
3. Felületkezelés: A sima, tiszta, gyakran olajozott vagy foszfátozott felületek biztosítják a korrózióállóságot és a könnyű összeszerelést.
4. Minőségi vizsgálat: A méretellenőrzések, szakítóvizsgálatok és roncsolásmentes vizsgálatok (pl. örvényáram) biztosítják az EN 10305-2 szabványnak való megfelelést.
Ez az eljárás nagy szilárdságú hegesztett csöveket eredményez, amelyek hajtótengelyes alkalmazásokhoz vannak optimalizálva.

Anyag fokozatok

Kardántengelycsöveink E355, E235, E420 és E275 minőségben kaphatók, mindegyik erőátvitelre szabva:

Kémiai összetétel összehasonlítása (max. %, ha nincs megadva)

évfolyam	szén (C)	Szilícium (Si)	Mangán (Mn)	Foszfor (P)	Kén (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Megjegyzés: Az E420 ötvözőelemeket (pl. Nb, V, Ti) összesen 0,12%-ig tartalmazhat.

Mechanikai tulajdonságok összehasonlítása (hidegen húzott, C)

évfolyam	Folyási szilárdság (N/mm², min)	Szakítószilárdság (N/mm²)	Megnyúlás (%, min)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Megjegyzés: A tulajdonságok hidegen húzott (C) állapotúak, ideálisak a hajtótengelyekhez. Más feltételek (pl. N, LC) szilárdságban vagy hajlékonyságban változnak.

Szállítási feltételek

·Hidegen húzott (C): Maximális szilárdság és precizitás, ideális autóipari hajtótengelycsövekhez (pl. Ø60 x 3,5 mm).
·Hidegen húzott és stresszmentes (LC): Fokozott alakíthatóság a további feldolgozást igénylő hajtótengely-alkatrészeknél.
· Normalizált (N): Az egyenletes tulajdonságok érdekében hőkezelt, szabványos hajtótengelyekhez alkalmas.
·Hegesztett (W): Költséghatékony lehetőség kevésbé igényes hajtótengelyekhez.

Osztályleírások

·E235: Alacsony szén-dioxid-kibocsátású acél kiváló hegeszthetőséggel, ideális könnyű járművek költséghatékony hajtótengelyeihez.
·E275: Kiegyensúlyozott szilárdság és alakíthatóság, tökéletes közepes teljesítményű hajtótengelyekhez autóipari alkalmazásokban.
·E355 : Nagyobb szilárdság az autók és teherautók igényes hajtótengelyeihez, kiváló fáradtságállóságot biztosítva.
·E420: Nagy szilárdságú acél fokozott szívóssággal, ideális ipari gépek nagy teherbírású hajtótengelyeihez.

Műszaki adatok

Szabvány: EN 10305-2 (Hidegen húzott hegesztett precíziós acélcsövek)

Mérettartomány:

·Külső átmérő (OD): Ø50–219 mm (1,969–8,622 hüvelyk)
· Falvastagság (WT): 1–5 mm (0,039–0,197 hüvelyk)
·Hossz: Véletlenszerű (1000–12000 mm / 3,3–40 láb) vagy egyedi vágás
A hajtótengelyek általános méretei (OD x WT, metrikus):

· Ø60 x 3,5 mm (2,362 x 0,138 hüvelyk, közepes teherbírású gépjármű-hajtótengelyek)
· Ø76 x 3 mm (2,992 x 0,118 hüvelyk, autóipari és könnyűipari hajtótengelyek)
· Ø89 x 4 mm (3,504 x 0,157 hüvelyk, nagy teherbírású járművek hajtótengelyei)
· Ø114 x 4,5 mm (4,488 x 0,177 hüvelyk, ipari gépek hajtótengelyei)
· Ø168 x 5 mm (6,614 x 0,197 hüvelyk, nagy nyomatékú ipari alkalmazások)
· Ø180 x 3 mm (7,087 x 0,118 hüvelyk, nagy teherbírású ipari és haszonjárművek hajtótengelyei)
Tűrések (EN 10305-2 szerint):

·OD (≤80 mm): ±0,15%; (>80–219 mm): ±0,20%
·tömeg: ±10%
·Hossz: ±3 mm vágott hosszokhoz
· Szállítási feltételek: hidegen húzott (C), hidegen húzott és feszültségmentesített (LC), normalizált (N), hegesztett (W)
· Felületi feltételek: Sima, tiszta vagy bevont (olajozott/foszfátozott) a korrózióállóság és a könnyű összeszerelés érdekében.

Alkalmazások

EN 10305-2 E355, E235, E420 és E275 precíziós csöveink (pl. Ø60 x 3,5 mm/2,362 x 0,138 hüvelyk) a következőkhöz készültek:

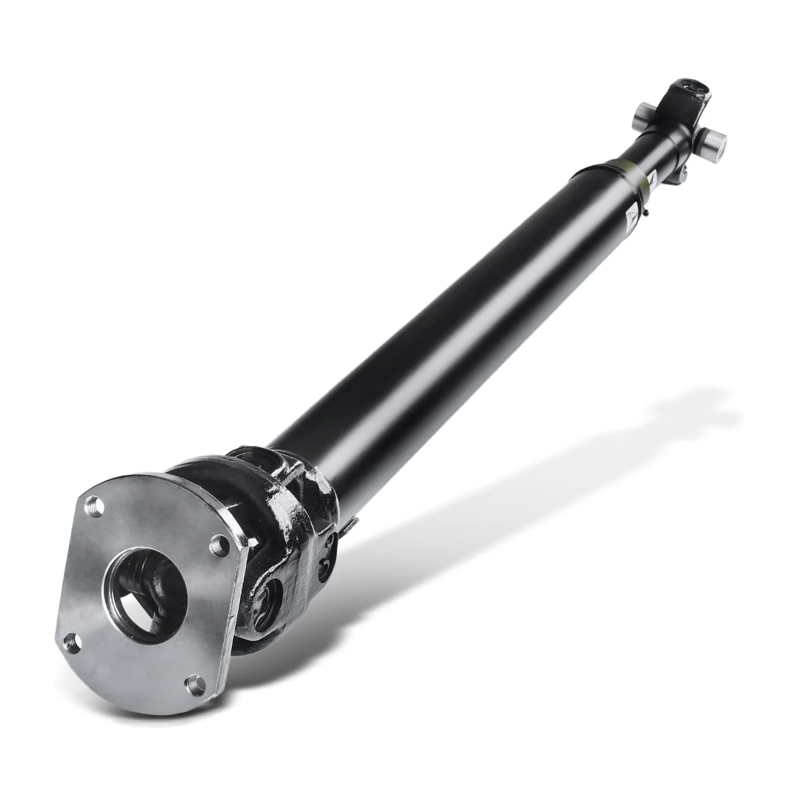

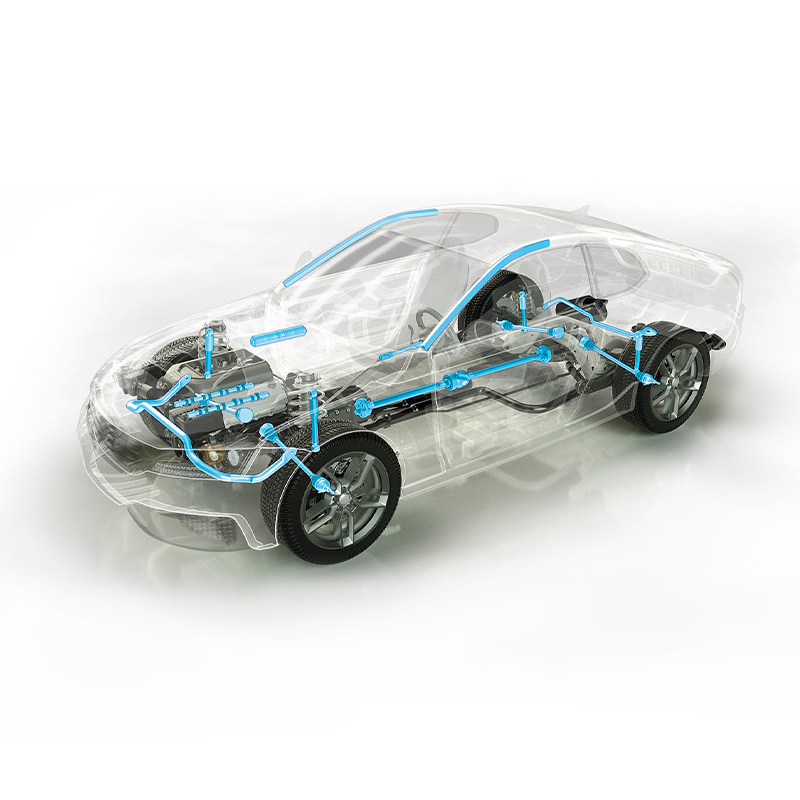

Hajtótengelyek: Nagy teljesítményű csövek autóipari (személygépkocsik, teherautók Ø60 x 3,5 mm, Ø89 x 4 mm) és ipari (gépek Ø114 x 4,5 mm, Ø180 x 3 mm) hajtótengellyel. Az E355 és E420 fokozatok robusztus nyomatékátvitelt biztosítanak a precíziós csövekhez az autóipari OEM-ek számára; Az E235 és az E275 könnyebb alkalmazásokhoz illeszkedik.
Másodlagos alkalmazások (korlátozott használat):

·Hidraulikus/pneumatikus hengerek (E355, E420 nagynyomásúhoz; E235, E275 standardhoz).
·Szállítószalag görgők (E235, E275 szabványos; E355 nagy igénybevételhez).
·Gépjárműalkatrészek (E355, E420).

Minőségbiztosítás

Minden E355, E235, E420 és E275 cső megfelel az EN 10305-2 szabványnak. A DIN EN 10204 3.1 szerinti vizsgálati tanúsítványok igazolják a kémiai összetételt, a mechanikai tulajdonságokat és a méretpontosságot. Az örvényáramú tesztelés, a lapítási tesztek és a felületvizsgálatok biztosítják az ipari erőátviteli csövek csúcsteljesítményét.

Hajtsa előre projektjeit

· Kardántengelyekhez szabva: Az általános méretek, mint például Ø60 x 3,5 mm (2,362 x 0,138 hüvelyk) és Ø180 x 3 mm (7,087 x 0,118 hüvelyk), hidegen húzott körülmények között optimalizálják az erőátviteli teljesítményt.
· Globális szabványoknak való megfelelés: Az EN 10305-2 biztosítja a megbízhatóságot és a minőséget a világpiacokon.
· Rugalmas ellátás: Szabványos méretek és testreszabható opciók a hajtótengely igényei szerint.
· Szakértői útmutató: Csapatunk segít kiválasztani a tökéletes minőséget és méretet a maximális hatékonyság érdekében.

Rendeljen most, hogy javítsa a hajtótengely teljesítményét az EN 10305-2 precíziós hegesztett csővel. Kérjen árajánlatot a hongli-jy@126.com címen, vagy látogasson el a hltube.com oldalra, és fedezze fel precíziós csövek teljes választékát!
